รายละเอียดสินค้า:
|

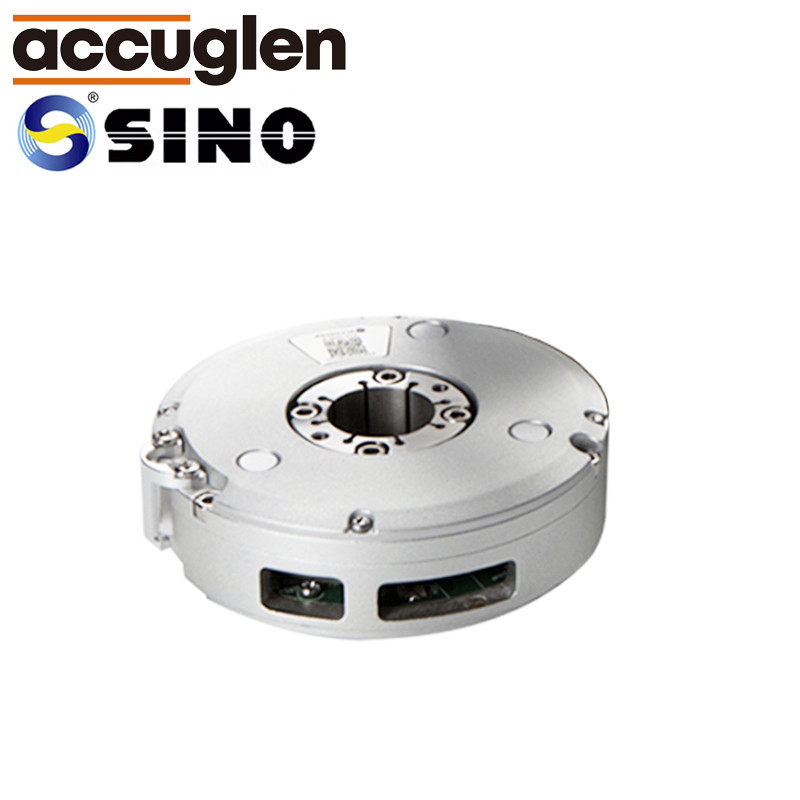

| ชื่อสินค้า: | AD-20KA ตัวเข้ารหัสมุมแอบโซลูท | วิธีการวัด: | แอบโซลูท |
|---|---|---|---|
| แอปพลิเคชัน: | หัวหมุน, โต๊ะหมุน, หุ่นยนต์ร่วมปฏิบัติงาน | เส้นผ่านศูนย์กลางเพลากลวง: | 20mm |
| ระดับการป้องกัน: | IP54 | ทฤษฎี: | ออปติคัล |
| ตำแหน่งต่อการปฏิวัติ: | 33554432 (25 บิต) | ความแม่นยำของระบบ: | ±5 |
| แบบหมี: | ตัวเข้ารหัสที่ไม่มีแบริ่ง | ||
| แสงสูง: | ตัวเข้ารหัสมุมหมุน 20 มม. ตัวเข้ารหัสมุมหมุนเพลากลวง 25 บิต,25bits Hollow Shaft Rotary Angle Encoder |
||
เครื่องเข้ารหัสมุมแบบปิดผนึกรุ่น AD ใช้หลักการทำงานของการสแกนด้วยแสงและการวัดสองประเภท
วิธีการ:เพิ่มขึ้นและแน่นอนมันเป็นทางเลือกที่ดีสำหรับพื้นที่ติดตั้งที่จำกัดด้วยคุ้มค่าตั้งแต่หมีน้อยโครงสร้างเป็นไปตามมาตรฐานของ IP54 ตัวเข้ารหัสมุมสัมผัสใช้โครงสร้างแบบเปิดเผยซึ่งมีขนาดกะทัดรัดและต้นทุนต่ำ ความแม่นยำของระบบเพลาของผู้ใช้ใช้เพื่อคืนความถูกต้องของตัวเข้ารหัสมุมซึ่งเรียกร้องให้มีข้อกำหนดที่เข้มงวด
| ltem | ตัวเข้ารหัสมุมหมุนเพลากลวง |
| ยี่ห้อ | แอคคิวเลน/ซิโน |
| แบบอย่าง | AD-20KA |
| วิธีการวัด | แอบโซลูท |
| เส้นผ่านศูนย์กลางของเพลา | 20mm |
| แอปพลิเคชั่น | •โต๊ะโรตารี่ •หัวหมุน •แขนกลหุ่นยนต์อุตสาหกรรมที่มีความแม่นยำสูง |
| ข้อดี |
•ขนาดกะทัดรัด |
| เปิดเผยตัวเข้ารหัสมุมแอบโซลูท | ||||
| แบบอย่าง | AD-20KA | AD-35KA | AD-55KA | AD-80KA |
| กลวงผ่าน เส้นผ่านศูนย์กลางของเพลา |
20mm | 35mm | 55mm | 80mm |
| ตำแหน่งต่อ การปฎิวัติ |
33554432(25 บิต) | 67108864 (26 บิต) | ||
| อนุญาตให้หมุน ความเร็ว |
≤7200 รอบต่อนาที | ≤3600 รอบต่อนาที | ||
| ความแม่นยำของระบบ | A(±5"~±8"")).B(±8"~±10")).C(±10"~±15") | |||
| อินเทอร์เฟซ | โปรโตคอล Biss C | |||
| หมายเหตุ: สามารถปรับแต่งข้อกำหนดความละเอียด 23 บิตได้ ความเร็วที่อนุญาต≤29000 rpm | ||||
