รายละเอียดสินค้า:
|
ชื่อ: | เครื่องตั้งศูนย์แนวตั้ง 3 AXES | วัสดุ: | โลหะ |
---|---|---|---|
เหมาะสำหรับ: | เครื่องตัด/เครื่องมิลลิ่ง | พิมพ์: | แนวตั้ง |
Max. สูงสุด Spindle Speed (rpm) ความเร็วแกนหมุน (รอบต่อนาที): | 10,000 รอบต่อนาที | ความกว้างของเตียง (มม.): | 550 มม |
กำลังมอเตอร์แกนหมุน (กิโลวัตต์):: | 12000 | จำนวนแกน: | 3 แกน |
การเดินทาง (แกน X)(มิลลิเมตร): | 850 มม | การเคลื่อนที่ (แกน Z)(มิลลิเมตร): | 550 มม |
ความแม่นยำของตำแหน่ง (มม.): | ±0.005 | ความสามารถในการทำซ้ำ (X/Y/Z) (มม.): | ±0.003 |
ขนาด (L * W * H): | 2550*2900*2750มม | ||
แสงสูง: | SINO 3 Axes Vertical Machine Center,CNC 3 Axes Vertical Machine Center |

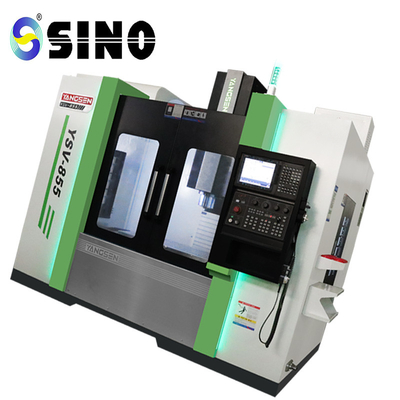

SINO YSV-855 3 แกนแนวตั้งเครื่องศูนย์เครื่องตัด CNC ความแม่นยำสูง
คุณสมบัติของเครื่อง
เครื่องแมชชีนนิ่งเซ็นเตอร์สูงพิเศษประสิทธิภาพสูง
1. แขนมีดถูกควบคุมโดยตัวแปลงความถี่ นิตยสารเครื่องมือแปลงความถี่ของไต้หวันถูกนำมาใช้ และเวลาเปลี่ยนเครื่องมือลดลงเหลือ 1.4 วินาที ซึ่งเพิ่มประสิทธิภาพของการประมวลผลผลิตภัณฑ์อย่างมาก
3. มอเตอร์สปินเดิลติดตั้งมอเตอร์ทั่วไปแรงบิดสูง ii8/12000 และแรงบิดของสปินเดิลได้รับการปรับปรุงอย่างมีนัยสำคัญเมื่อเทียบกับยี่ห้ออื่นในรุ่นเดียวกัน ทำให้เหมาะสำหรับการตัดหนัก
4. ชิ้นส่วนเครื่องมือกลมาจากแบรนด์ที่มีชื่อเสียงของโรงงานที่มีชื่อเสียง และมีเอาต์พุตแรงบิดสูงและการวางตำแหน่งที่รวดเร็วและแม่นยำ
คุณสมบัติของออปโตเมคานิซึม:
1. ใช้ราง Line Line ของเยอรมัน Rexroth/THK ที่มีความกว้างสูงสุด 45 มม. สำหรับราง Y/Z
2. ความกว้างของโต๊ะทำงานเพิ่มขึ้นเป็น 550 มม. และจังหวะแกน Y เพิ่มขึ้นเป็น 550 มม.
3. การออกแบบคอลัมน์ในรูปของ "ก้างปลา" มีความเสถียรเท่ากับ Mount Tai และเบาะเลื่อนแกน X มีความกว้างมาก
4. เพื่อป้องกันการเคลื่อนตัวของความร้อน แกนทั้งสามใช้สกรูเกรด C3 และตลับลูกปืนของแท้ NSK (3062) ซึ่งปรับความตึงล่วงหน้าในโหมด 3+2
5. แกนหมุน BBT40 เส้นผ่านศูนย์กลาง 150 มม. ความแข็งแกร่งสูงพร้อมการออกแบบสเปรย์วงแหวน
เวลาในการตัดได้ถึง 0.28 วินาที ด้วยการใช้กระบอกตัดความเร็วสูงพิเศษของแท้ของไต้หวัน และฐานของเครื่องมือตัดเฉือนประกอบด้วยเหล็กหล่อเกรดสูง HT300 ที่แม่นยำ
อุปกรณ์เสริมทั่วไป:
1. กล่องควบคุมแบบหมุนได้ * ตัวป้องกันกึ่งปิด
2. ไฟแสดงการทำงานพลังงานต่ำสำหรับระบบหล่อลื่นอัตโนมัติ
3. หม้อแปลงพร้อมเครื่องหล่อลื่นอัตโนมัติแบบปริมาตร
4. น้ำมันหล่อลื่นแกนหมุน รหัส RS 232
5. ปิดอัตโนมัติสำหรับปืนลม
6. กล่องเครื่องมือและเครื่องต๊าปแบบแข็ง
7. บล็อกปรับระดับและสลักเกลียว * คู่มือการใช้งาน
8. Handwheel และการแลกเปลี่ยนความร้อนสำหรับตู้ไฟฟ้า
9. เครื่องแยกน้ำมันหล่อเย็นเชิงกล
องค์ประกอบที่เลือกได้
1. ทส
2. (HSK/ISO/CAT/BT) แกนเตเปอร์
แกนหมุนรอบต่อนาที 3
4. ตัวเปลี่ยนเครื่องมืออัตโนมัติ
5 หัวยาว
ตัวควบคุมเสริม (SINUMERIK 840D) 6.
7. ฟูลเกียร์หรือกล่องเกียร์ ZF

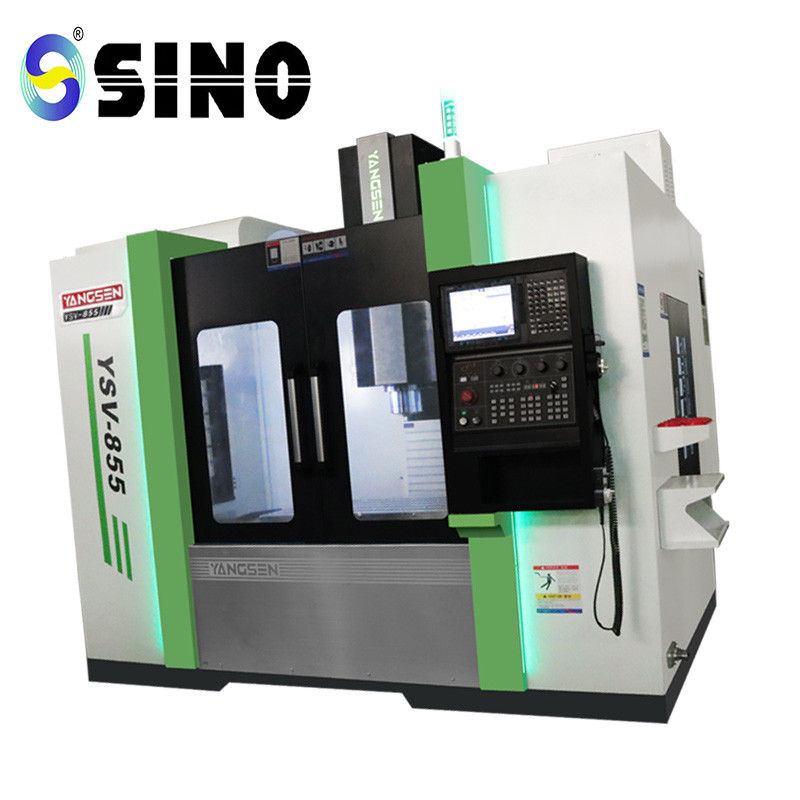

ภาพสินค้า/รูปถ่าย:
การติดตั้ง การว่าจ้าง การฝึกอบรม และการยอมรับ
1. การติดตั้งและการว่าจ้าง: หลังจากที่เครื่องมือกลมาถึงโรงงานของลูกค้าแล้ว วิศวกรบริการของเราจะไปที่โรงงานของลูกค้าทันเวลาเพื่อดำเนินการติดตั้งและทดสอบเดินเครื่องและฝึกอบรมนอกสถานที่2. ลูกค้าสามารถเลือกที่จะส่งผู้ปฏิบัติงานมาที่บริษัทของเราเพื่อรับผิดชอบการฝึกอบรมเบื้องต้นเป็นเวลาประมาณหนึ่งสัปดาห์ จากนั้นบริษัทของเราจะดำเนินการฝึกอบรมนอกสถานที่ ณ สถานที่ของลูกค้าในระหว่างการติดตั้งและการว่าจ้าง3. การยอมรับ: การยอมรับความถูกต้องตามตารางการตรวจสอบความถูกต้องจากโรงงานที่ซัพพลายเออร์จัดทำขึ้น ตรวจสอบรายการที่สามารถตรวจสอบได้ ณ สถานที่ของลูกค้า และตรวจสอบรายการตรวจสอบที่ไม่ตรงตามเงื่อนไขการตรวจสอบ เช่น ความแม่นยำของตำแหน่ง , แท่งตรวจสอบความแม่นยำของรูแกนเตเปอร์ ฯลฯ ไม่มีการทดสอบด้านอุปสงค์หรือการเจรจาระหว่างทั้งสองฝ่าย
ผู้ซื้อจะส่งบุคลากรไปยังโรงงานของซัพพลายเออร์เพื่อตรวจสอบและยอมรับ
แนวคิดการบริการหลังการขาย
1. บริการก่อนการขาย: ทีมขายของ Janssen จะมอบโซลูชันการประมวลผลที่ดีที่สุดแก่ผู้ใช้ ซึ่งรวมถึงการเลือกเครื่องมือกล การกำหนดค่าตัวเลือก การเลือกเครื่องมือและอุปกรณ์ติดตั้ง
น้ำมันหล่อลื่น การจัดการน้ำมันตัดกลึง และบริการอื่นๆและสามารถจัดทำโครงการแบบเบ็ดเสร็จ
2. เวลาตอบสนองการบำรุงรักษา: บริษัทของเรามีทีมบริการมากถึง 26 คนและมีรถบริการครบครันหลังจากได้รับการแจ้งเตือนความล้มเหลวของผู้ใช้ เราจะตอบกลับภายใน 2 ชั่วโมง3. สินค้าคงคลังชิ้นส่วน: Janssen มีเวิร์กช็อปการผลิตพิเศษและสินค้าคงคลังชิ้นส่วนใน Xiamen ซึ่งมีความแข็งแรงและสินค้าคงคลังที่สมบูรณ์มีคลังอะไหล่ที่ใช้กันทั่วไปในสำนักงานแต่ละแห่งเพื่อให้ผู้ใช้ได้รับชิ้นส่วนซ่อมที่เร็วที่สุด4. การบำรุงรักษาเครื่องมือกล: เครื่องมือกลทั้งหมดที่อยู่ในระยะเวลารับประกันจะได้รับบริการบำรุงรักษาฟรี และเครื่องมือกลที่อยู่นอกระยะเวลารับประกันสามารถซื้อบริการบำรุงรักษาได้ในราคาประหยัดและสมเหตุสมผลและตามความต้องการของลูกค้า, วางแผนการจัดการอุปกรณ์และขั้นตอนการบำรุงรักษา.
5. ค่าบำรุงรักษาหลังจากระยะเวลาการรับประกัน: มาตรฐานการเรียกเก็บเงินระบุไว้อย่างชัดเจนตามราคาจริง คิดเฉพาะค่าใช้จ่าย และผู้ใช้จะได้รับบริการด้วยแนวคิดของความเปิดกว้าง ยุติธรรม และยุติธรรม
6. แผนกบริการผู้ใช้เก่าพิเศษ: ติดตามการใช้เครื่องจักรอย่างใกล้ชิด และจัดการกับข้อร้องเรียนด้านการบำรุงรักษาอย่างทันท่วงที
7. การกำกับดูแลการบำรุงรักษา: ผู้จัดการทั่วไปยังทำหน้าที่เป็นผู้อำนวยการฝ่ายบริการหลังการขาย ดูแลคุณภาพของบริการบำรุงรักษาแบบเรียลไทม์ และปกป้องสิทธิของลูกค้า
สภาพการทำงานของเครื่อง
1. แหล่งจ่ายไฟ AC สามเฟส: 380V ± 10%, -15%;50Hz±1Hz
2. อุณหภูมิแวดล้อม: 8~40Cº
3. ความชื้นสัมพัทธ์: ≤80%
4. ความกดอากาศ: 0.6~0.8 MPA
