รายละเอียดสินค้า:
|
ชื่อ: | เครื่องตั้งศูนย์แนวตั้ง 3 AXES | จำนวนแกน: | เครื่องกัดซีเอ็นซี 3 แกน |
---|---|---|---|
Max. สูงสุด Length of Workpiece (mm) ความยาวของชิ้นงาน (มม.): | 1020*570 | พิมพ์: | แนวตั้ง |
Max. สูงสุด Spindle Speed (rpm) ความเร็วแกนหมุน (รอบต่อนาที): | 10,000 รอบต่อนาที | กำลังการตัดเฉือน: | งานหนัก YSV-957 |
ความกว้างของเตียง (มม.): | 570 มม | กำลังมอเตอร์แกนหมุน (กิโลวัตต์): | 12000 |
จำนวนแกนหมุน: | เดี่ยว | การเดินทาง (แกน X)(มิลลิเมตร): | 900 มม |
การเคลื่อนที่ (แกน Z)(มิลลิเมตร): | 570 มม | ความแม่นยำของตำแหน่ง (มม.): | ±0.005 |
ความสามารถในการทำซ้ำ (X/Y/Z) (มม.): | ±0.003 | ||
แสงสูง: | เครื่องตัดซีเอ็นซี SINO 3 แกน,เครื่องตัดซีเอ็นซี SINO สำหรับงานหนัก |

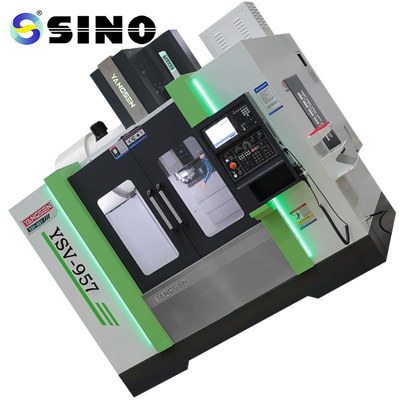

Heavy Duty 3 แกนความแม่นยำสูง SINO CNC Milling Machine เครื่องตัด YSV-957 Vertical Machine Center
คุณสมบัติของเครื่อง
ตัวแปลงความถี่จะควบคุมแขนใบมีด ซึ่งช่วยลดเวลาการเปลี่ยนเครื่องมือลงเหลือ 1.4 วินาที และเพิ่มประสิทธิภาพของการประมวลผลผลิตภัณฑ์1. ใช้นิตยสารเครื่องมือแปลงความถี่ของไต้หวัน2. มอเตอร์สปินเดิลมาพร้อมกับมอเตอร์แรงบิดสูงเป็นมาตรฐานจมูกสปินเดิลประกอบด้วยกลไกเขาวงกตพิเศษและอุปกรณ์เป่าเขาวงกตที่ปกป้องสปินเดิลได้อย่างมีประสิทธิภาพเส้นผ่านศูนย์กลางภายนอกสูงสุด 150 มม. แกนหมุนจมูกสั้น BBT ไต้หวันทนทานสูงความเร็วสูงสุดของสปินเดิล ซึ่งอาจเกิน 8000 รอบต่อนาที มีคุณสมบัติความเร็วสูง ความแข็งแกร่งสูง และความแม่นยำสูง
3. ชิ้นส่วนเครื่องมือเครื่องจักรมาจากโรงงานที่มีชื่อเสียงซึ่งมีการกำหนดค่าสูงและแบรนด์ที่มีชื่อเสียง
ลักษณะทางกลศาสตร์:
การใช้ราง THK ของญี่ปุ่นจะเพิ่มความกว้างของราง Y/Z เป็น 45 มม.ฐานกว้างพิเศษมั่นคงเหมือนภูเขาไท่
3. โครงสร้างแขนสองชั้นของเสาแรงเพิ่มความแข็งเป็นสองเท่าโดยปัจจัย 1.5;
4. การออกแบบเสารูปทรง "ก้างปลา" มีความเสถียรเท่ากับภูเขาไท่ และที่นั่งเลื่อนแกน X มีความกว้างมาก
5. สามแกนใช้สกรูเกรด C3 เส้นผ่านศูนย์กลางภายนอกของ THK 40 มม. และตลับลูกปืนของแท้ NSK (3062) ซึ่งมีทั้งโหมด 3+2 และแบบปรับความตึงล่วงหน้าเพื่อป้องกันการเคลื่อนตัวของความร้อน
6. การออกแบบสเปรย์วงแหวน, เส้นผ่านศูนย์กลางภายนอก 150 มม., แกนหมุนจมูกสั้น BBT ที่มีความแข็งแกร่งสูง;
7. ใช้กระบอกตัดความเร็วสูงพิเศษที่เป็นเอกลักษณ์ของไต้หวัน โดยมีเวลาตัด 0.28 วินาที
8. เตียงของเครื่องมือกลสร้างจากเหล็กหล่อเกรดสูง HT300 ที่แม่นยำ
อุปกรณ์เสริมทั่วไป:
(1) ตัวป้องกันกึ่งปิด (2) กล่องควบคุมแบบหมุนได้
2. ระบบหล่อลื่นอัตโนมัติพร้อมไฟการทำงานที่ใช้พลังงานต่ำ
3. หม้อแปลงพร้อมตัวหล่อลื่นอัตโนมัติแบบปริมาตร
4. รหัส RS 232 * น้ำมันหล่อเย็นแกนหมุน
5. ปืนลม * ปิดอัตโนมัติ
6. ดอกต๊าปแข็ง * กล่องเครื่องมือ
7. สลักเกลียวปรับระดับและบล็อกปรับระดับ * คู่มือการใช้งาน
8. ตู้แลกเปลี่ยนความร้อนไฟฟ้า * Handwheel
ตัวแยกสารหล่อเย็นน้ำมันเครื่องเชิงกลให้เป็นกลาง
ส่วนประกอบเสริม
1. ทส
แกนเตเปอร์ (HSK, ISO, CAT, BT)
สาม.รอบต่อนาทีของแกนหมุน
สี่เครื่องเปลี่ยนเครื่องมืออัตโนมัติ
หัวขยาย 5.
5. ตัวเลือกคอนโทรลเลอร์ (SINUMERIK 840D)
6. ใช้เกียร์ ZF หรือเกียร์เต็ม
ภาพสินค้า/รูปถ่าย:
การติดตั้ง การว่าจ้าง การยอมรับ และการฝึกอบรม
1. การติดตั้งและการว่าจ้าง: วิศวกรบริการของเราจะไปที่โรงงานของลูกค้าทันทีที่มีการส่งมอบเครื่องมือเครื่องจักรเพื่อทำการติดตั้งและการว่าจ้างตลอดจนการฝึกอบรมนอกสถานที่
2. ลูกค้ามีตัวเลือกในการส่งผู้ปฏิบัติงานไปยังบริษัทของเราเป็นเวลาหนึ่งสัปดาห์หรือมากกว่านั้นในการฝึกอบรมเบื้องต้น หลังจากนั้น บริษัทของเราจะดำเนินการฝึกอบรมในสถานที่ของลูกค้าระหว่างการติดตั้งและการว่าจ้าง
3. การยอมรับ: การยอมรับความถูกต้องจะตรวจสอบรายการที่สามารถตรวจสอบได้ที่ตำแหน่งของลูกค้าและรายการตรวจสอบที่ไม่เป็นไปตามข้อกำหนดการตรวจสอบ เช่น ความแม่นยำของตำแหน่ง การทดสอบแท่งตรวจสอบความแม่นยำของรูสปินเดิลเทเปอร์ เป็นต้น ตามข้อ - ตารางตรวจสอบความถูกต้องจากโรงงานที่ซัพพลายเออร์จัดเตรียมให้
สำหรับการตรวจสอบและการยอมรับ ผู้ซื้อจะส่งคนงานไปยังโรงงานของซัพพลายเออร์
แนวคิดของบริการหลังการขาย
1. บริการก่อนการขาย: พนักงานขายของ Janssen จะเสนอตัวเลือกการประมวลผลที่ดีที่สุดแก่ลูกค้า ซึ่งรวมถึงการเลือกเครื่องมือและอุปกรณ์ติดตั้ง การกำหนดค่าตัวเลือก และการเลือกเครื่องมือกล
การจัดการน้ำมันตัด น้ำมันหล่อลื่น และบริการอื่นๆนอกจากนี้ยังนำเสนอโครงการแบบเบ็ดเสร็จ
2. เวลาตอบสนองสำหรับการบำรุงรักษา: ธุรกิจของเรามีทีมบริการมากถึง 26 คนและรถตู้บริการที่ใช้งานได้เต็มรูปแบบเราจะตอบกลับภายในสองชั่วโมงหลังจากได้รับการแจ้งเตือนที่ล้มเหลวของผู้ใช้
3. สินค้าคงคลังชิ้นส่วน: ในเซียะเหมิน Janssen มีโรงงานผลิตเฉพาะทางและคลังชิ้นส่วนที่มีสต็อคครบถ้วนเพื่อให้ผู้ใช้ได้รับชิ้นส่วนซ่อมแซมที่รวดเร็วที่สุด สำนักงานแต่ละแห่งจึงมีสินค้าคงคลังของชิ้นส่วนที่ใช้บ่อย
4. การบำรุงรักษาเครื่องมือกล: เครื่องมือกลทั้งหมดที่อยู่ในระยะเวลาการรับประกันจะได้รับบริการบำรุงรักษาฟรี และเครื่องมือกลที่ไม่อยู่ในการรับประกันสามารถจ่ายค่าธรรมเนียมที่เหมาะสมและยุติธรรมสำหรับบริการบำรุงรักษาวางแผนขั้นตอนการจัดการและบำรุงรักษาอุปกรณ์ตามความต้องการของลูกค้า
5. ค่าบำรุงรักษาหลังจากสิ้นสุดการรับประกัน: มาตรฐานสำหรับการเรียกเก็บเงินนั้นชัดเจนตามค่าใช้จ่ายจริง เฉพาะค่าใช้จ่ายที่เกิดขึ้น และผู้ใช้ได้รับการปฏิบัติด้วยแนวคิดของความเปิดเผย ยุติธรรม และยุติธรรม
6. แผนกบริการผู้ใช้เก่าพิเศษ: ตรวจสอบการใช้เครื่องมือเครื่องจักรอย่างใกล้ชิดและแก้ไขปัญหาการบำรุงรักษาทันที
7. การกำกับดูแลการบำรุงรักษา: ผู้จัดการทั่วไปยังทำหน้าที่เป็นผู้อำนวยการฝ่ายบริการหลังการขาย คอยตรวจสอบคุณภาพของบริการบำรุงรักษาแบบเรียลไทม์และปกป้องสิทธิ์ของลูกค้า
สภาพแวดล้อมการทำงานสำหรับเครื่องจักร
1. 380V 10%, 15%;50Hz 1Hz;แหล่งจ่ายไฟ AC สามเฟส
2. อุณหภูมิภายนอกอยู่ที่ 840°C
3. ความชื้นสัมพัทธ์: 80%
4. 0.6 ถึง 0.8 MPA สำหรับความดันของแหล่งอากาศ
