รายละเอียดสินค้า:
|
| Item name: | Linear Optical Scale SINO KA500 | Application: | Digital Readout Linear Encoder |
|---|---|---|---|
| Usage: | position sensor scaling | Customized Length: | 70mm/120mm/170mm/220mm |
| Length: | 320mm/370mm/420mm/470mm | Material: | Aluminum |
| Function: | EDM/Lathe/Grinding/Boring Machine | Resolution: | 0.5/1/5 μm |
| แสงสูง: | ตัวเข้ารหัสเชิงเส้น CNC เชิงเส้นแก้ว,ตัวเข้ารหัสเชิงเส้น CNC เชิงเส้นแก้ว 1um |
||

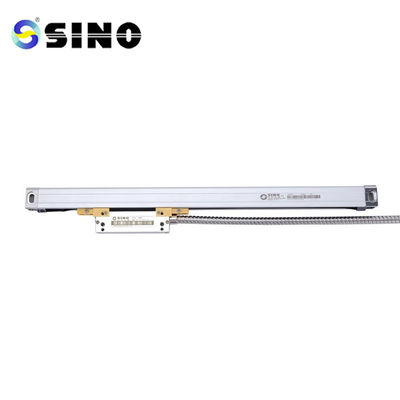

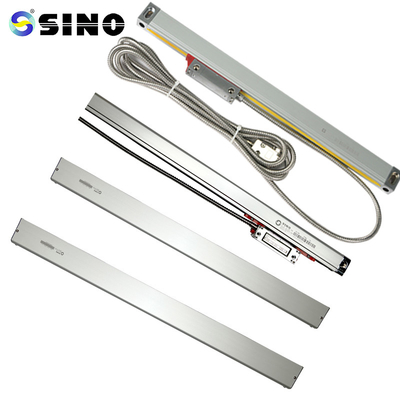

5um / 1um / 0.5um SINO KA500 Glass Linear Scale CNC Linear Encoder Scale สำหรับการอ่านข้อมูลดิจิตอล
KA-500 เป็นเครื่องเข้ารหัสขนาดเล็กที่ออกแบบมาเป็นพิเศษสำหรับเครื่องจักรที่มีค่าต่ำ
ขนาดการติดตั้งและพื้นที่การทำงานน้อยสามารถตอบสนองความต้องการของลูกค้ากลุ่มนั้นๆ
ที่มีความต้องการตำแหน่งความยาว 70~470mm.
แพคเกจรวม:
สเกลเชิงเส้นแก้ว 1 ชิ้น KA500-470mm
มีความละเอียด 0.5/1/5 ม.
สามารถกำหนดความยาวของตัวเข้ารหัส (L0) ตามความต้องการของผู้บริโภคได้ (ความยาว: 70-470 มม.)
| แบบอย่าง | L0 | L1 | L2 | แบบอย่าง | L0 | L1 | L2 |
| KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
| KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
| KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
| KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
| KA500-270 | 270 | 372 | 382 |
L0: ความยาวการวัดที่มีประสิทธิภาพของเอ็นโค้ดเดอร์ L1: ขนาดของรูติดตั้งเอ็นโค้ดเดอร์
L2: ขนาดโดยรวมของตัวเข้ารหัส
แนวทางการดำเนินงาน
1. ก่อนใช้งาน ผู้ใช้ต้องอ่านคำอธิบายทั่วไป ข้อควรพิจารณาด้านความปลอดภัย และ
เนื้อหาทั้งหมดในบทที่ 1 ~ 3
2. ยกเว้นคำอธิบายทั่วไป ข้อควรพิจารณาด้านความปลอดภัย และเนื้อหาทั้งหมดใน
บทที่ 1 ~ 3 ช่างเทคนิคสำหรับการติดตั้ง การทดสอบ และการซ่อมแซมต้องละเอียดถี่ถ้วน
ทำความเข้าใจเนื้อหาทั้งหมดในบทที่ 4~5
3. คู่มือการใช้งานนี้ใช้ได้กับชุด KA ของ SINO เท่านั้น
ตัวเข้ารหัสเชิงเส้น
4. โปรดอ่านข้อควรพิจารณาด้านความปลอดภัยด้านล่างเป็นข้อมูลสำคัญที่เกี่ยวข้องกับ
การใช้ตัวเข้ารหัสเชิงเส้นของคุณอย่างปลอดภัย
ข้อมูลรายละเอียด:
เครื่องชั่งเชิงเส้นทั้งหมดจะได้รับการทดสอบก่อนส่งมอบนี่คือตัวอย่างรายงานการทดสอบของเครื่องชั่ง
