รายละเอียดสินค้า:
|
Item name: | Linear Glass Scale SINO KA500 | Application: | Linear Encoder Digital Readout |
---|---|---|---|
Usage: | position sensor scaling | Customized Length: | 320mm/370mm/420mm/470mm |
Length: | 70mm/120mm/170mm/220mm | Material: | Aluminum |
Function: | EDM/Lathe/Grinding/Boring Machine/CNC Machine | Resolution: | 0.5/1/5 μm |
แสงสูง: | เครื่องชั่งดิจิตอลเชิงเส้น 5um,เครื่องกลึง CNC เครื่องชั่งดิจิตอลเชิงเส้น,เครื่องชั่งดิจิตอลเชิงเส้น 220 มม |

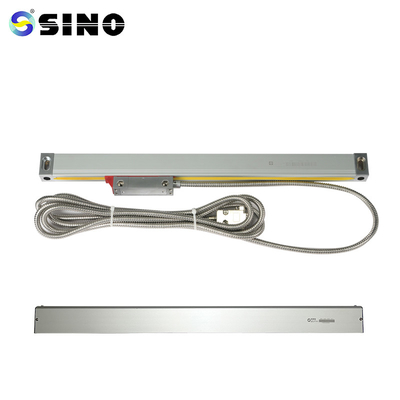

SINO KA-500 220mm 5um เครื่องชั่งดิจิตอลเชิงเส้น 0.005mm ผลิตภัณฑ์เข้ารหัสสำหรับเครื่อง Spark เครื่องกลึง CNC
KA-500 mini-encoder ถูกสร้างขึ้นโดยเฉพาะสำหรับเครื่องจักรที่มีพื้นที่ติดตั้งและใช้งานจำกัดลูกค้าที่มีข้อกำหนดด้านตำแหน่งสามารถตอบสนองความต้องการของพวกเขาได้70 x 470 มม. คือความยาว
แพคเกจรวม:
สเกลเชิงเส้นแก้ว 1 ชิ้น KA500-220mm
มีความละเอียด 0.5/1/5 ม.
สามารถกำหนดความยาวของตัวเข้ารหัส (L0) ตามความต้องการของผู้บริโภคได้ (ความยาว: 70-470 มม.)
แบบอย่าง | L0 | L1 | L2 | แบบอย่าง | L0 | L1 | L2 |
KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
KA500-270 | 270 | 372 | 382 |
L0: ความยาวการวัดที่มีประสิทธิภาพของเอ็นโค้ดเดอร์ L1: ขนาดของรูติดตั้งเอ็นโค้ดเดอร์
L2: ขนาดโดยรวมของตัวเข้ารหัส
แนวทางการดำเนินงาน
1. ผู้ใช้ต้องปฏิบัติตามคำอธิบายทั่วไป ข้อควรพิจารณาด้านความปลอดภัย และ
เนื้อหาทั้งหมดของบทที่ 1 3.
2. นอกเหนือจากคำอธิบายทั่วไป ข้อควรพิจารณาด้านความปลอดภัย และเนื้อหาทั้งหมดใน
สำหรับการติดตั้ง ทดสอบ และซ่อมแซม ผู้เชี่ยวชาญต้องปฏิบัติตามบทที่ 1 ถึง 3 อย่างรอบคอบ
ทำความเข้าใจแต่ละบทที่ 4–5 หัวข้อ
คู่มือการใช้งานนี้ใช้กับชุดบูรณาการ KA ของ SINO เท่านั้น
การเข้ารหัสเชิงเส้น
4. โปรดพิจารณาข้อควรพิจารณาด้านความปลอดภัยด้านล่างมันมีข้อมูลที่สำคัญเกี่ยวกับ
ใช้ตัวเข้ารหัสเชิงเส้นของคุณอย่างปลอดภัย
ข้อมูลรายละเอียด:
เครื่องชั่งเชิงเส้นทั้งหมดจะได้รับการทดสอบก่อนส่งมอบนี่คือตัวอย่างรายงานการทดสอบของเครื่องชั่ง
