รายละเอียดสินค้า:
|
| Item name: | Grating Ruler SINO KA500-120mm | Application: | Linear Encoder Digital Readout System |
|---|---|---|---|
| Usage: | Scaling position sensor | Customized Length: | 320mm/370mm/420mm/470mm |
| Length: | 70mm/120mm/170mm/220mm | Material: | Aluminum |
| Function: | EDM/Lathe/Grinding/Boring Machine/CNC Machine | Resolution: | 0.5/1/5 μm |
| แสงสูง: | ตัวเข้ารหัสสเกลเชิงเส้น 5um,ความยาวการเดินทาง 120 มม. ตัวเข้ารหัสสเกลเชิงเส้น |
||

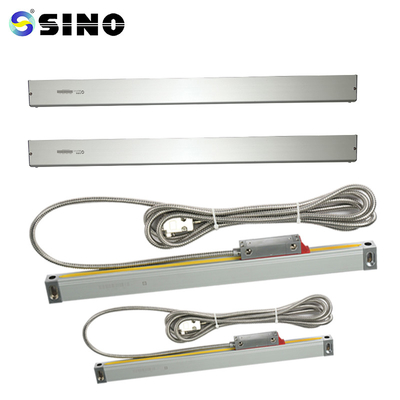

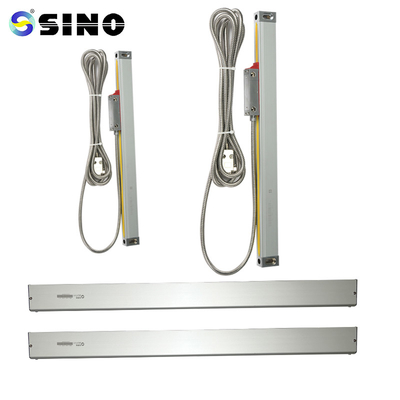

ตัวเข้ารหัสสเกลเชิงเส้นแบบออปติคอล 5um ความยาวการเดินทาง 120 มม. สำหรับเครื่องกลึงระบบอ่านข้อมูลดิจิตอล 3 แกน 2 แกน
KA-500 mini-encoder ออกแบบมาเป็นพิเศษสำหรับเครื่องมือกลที่มีการติดตั้งและพื้นที่ดำเนินการจำกัดเป็นไปได้ที่จะตอบสนองความต้องการของลูกค้าที่มีเกณฑ์ตำแหน่งขนาดยาว 70 x 470 มม.
แพคเกจรวม:
สเกลเชิงเส้นตะแกรง 1 ชิ้น KA500-120mm
มีความละเอียด 0.5/1/5 ม.
สามารถกำหนดความยาวของตัวเข้ารหัส (L0) ตามความต้องการของผู้บริโภคได้ (ความยาว: 70-470 มม.)
| แบบอย่าง | L0 | L1 | L2 | แบบอย่าง | L0 | L1 | L2 |
| KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
| KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
| KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
| KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
| KA500-270 | 270 | 372 | 382 |
L0: ความยาวการวัดที่มีประสิทธิภาพของเอ็นโค้ดเดอร์ L1: ขนาดของรูติดตั้งเอ็นโค้ดเดอร์
L2: ขนาดโดยรวมของตัวเข้ารหัส
คู่มือการใช้งาน
ผู้ใช้จำเป็นต้องอ่านคำอธิบายทั่วไป ข้อควรพิจารณาด้านความปลอดภัย และ
เนื้อหาทั้งหมดของบทที่ 1 3.
2. นอกเหนือจากคำอธิบายทั่วไป ข้อควรพิจารณาด้านความปลอดภัย และข้อมูลทั้งหมดใน
ผู้เชี่ยวชาญต้องปฏิบัติตามบทที่ 1 ถึง 3 อย่างพิถีพิถันในการติดตั้ง ทดสอบ และซ่อมแซม
ทำความเข้าใจแต่ละความคิดจากบทที่ 4-5
เฉพาะวงจรรวมซีรีส์ SINO KA เท่านั้นที่ครอบคลุมโดยคู่มือการใช้งานนี้
เข้ารหัสเชิงเส้น
4. โปรดอ่านคำแนะนำด้านความปลอดภัยตามรายการด้านล่างประกอบด้วยรายละเอียดที่สำคัญเกี่ยวกับ
ใช้ตัวเข้ารหัสเชิงเส้นของคุณอย่างปลอดภัย
ข้อมูลรายละเอียด:
เครื่องชั่งเชิงเส้นทั้งหมดจะได้รับการทดสอบก่อนส่งมอบนี่คือตัวอย่างรายงานการทดสอบของเครื่องชั่ง
