รายละเอียดสินค้า:
|
Item name: | Linear Encoder SINO KA500-170mm | Application: | Grating Ruler Digital Readout Counter |
---|---|---|---|
Usage: | Scaling position sensor | Customized Length: | 320mm/370mm/420mm/470mm |
Length: | 70mm/120mm/170mm/220mm | Material: | Aluminum |
Function: | EDM/Lathe/Grinding/Boring Machine/CNC Machine | Resolution: | 0.5μm/1μm/5μm |
แสงสูง: | การอ่านข้อมูลดิจิตอลสเกลเชิงเส้น 120 มม. สำหรับเครื่องกลึง การอ่านข้อมูลดิจิตอลสเกลเชิงเส้น,Linear Scale Digital Readout |

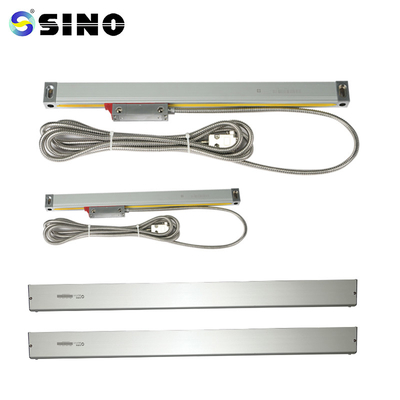

SINO KA300-120MM-5UM การอ่านข้อมูลดิจิตอลสเกลเชิงเส้นขนาดเล็กสำหรับเครื่องกัดเจาะกลึงขนาดเล็ก
KA-500 mini-encoder ถูกสร้างขึ้นมาโดยเฉพาะสำหรับเครื่องจักรที่มีพื้นที่การติดตั้งและการทำงานจำกัดลูกค้าที่มีความต้องการตำแหน่งสามารถตอบสนองความต้องการของพวกเขาได้ขนาด 70 x 470 มม.
แพคเกจรวม:
ตะแกรงสเกลเชิงเส้น 1 ชิ้น KA500-170mm
มีความละเอียด 0.5um/1um/5um
สามารถเสนอความยาวตัวเข้ารหัสแบบกำหนดเอง (L0) ได้ตามความต้องการของลูกค้า (ความยาว: 70-470 มม.)
แบบอย่าง | L0 | L1 | L2 | แบบอย่าง | L0 | L1 | L2 |
KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
KA500-270 | 270 | 372 | 382 |
L0: ความยาวการวัดที่มีประสิทธิภาพของเอ็นโค้ดเดอร์ L1: ขนาดของรูติดตั้งเอ็นโค้ดเดอร์
L2: ขนาดโดยรวมของตัวเข้ารหัส
คู่มือการใช้งาน
ผู้ใช้ต้องผ่านคำอธิบายทั่วไป ข้อควรพิจารณาด้านความปลอดภัย และ
เนื้อหาทั้งหมดของบทที่ 1 3.
2. นอกเหนือจากคำอธิบายทั่วไป ข้อควรพิจารณาด้านความปลอดภัย และข้อมูลทั้งหมดใน
บทที่ 1 ถึง 3 จะต้องปฏิบัติตามอย่างระมัดระวังโดยผู้เชี่ยวชาญสำหรับการติดตั้ง การทดสอบ และการบำรุงรักษา
เข้าใจทุกแนวคิดตั้งแต่บทที่ 4-5
คู่มือการใช้งานนี้ครอบคลุมเฉพาะชุดวงจรรวม SINO KA
เข้ารหัสเชิงเส้น
4. โปรดอ่านคำแนะนำด้านความปลอดภัยที่ให้ไว้ด้านล่างมันมีข้อมูลที่จำเป็นเกี่ยวกับ
ใช้ตัวเข้ารหัสเชิงเส้นอย่างระมัดระวัง
ข้อมูลรายละเอียด:
เครื่องชั่งเชิงเส้นทั้งหมดจะได้รับการทดสอบก่อนส่งมอบนี่คือตัวอย่างรายงานการทดสอบของเครื่องชั่ง
