รายละเอียดสินค้า:
|
ชื่อรายการ: | ลิเนียร์เอนโค้ดเดอร์ SINO KA500-120mm | แอปพลิเคชัน: | ตัวนับการอ่านข้อมูลดิจิตอลสำหรับตะแกรง |
---|---|---|---|
การใช้งาน: | เครื่องนับอ่านข้อมูลดิจิตอลของ Gratings | ความยาวที่กำหนดเอง: | 320มม./370มม./420มม./470มม |
ความยาว: | 70มม./120มม./170มม./220มม | วัสดุ: | อลูมิเนียม |
หน้าที่: | EDM/เครื่องกลึง/เครื่อง CNC/เครื่องเจียร/เครื่องเจาะ | ปณิธาน: | 0.5μm/1μm/5μm |

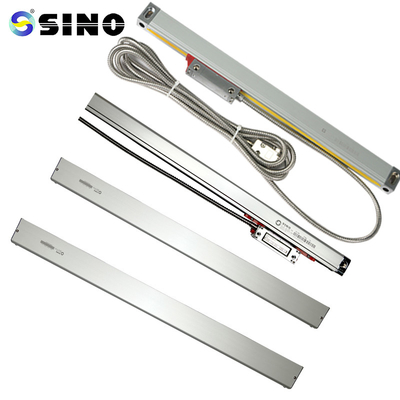

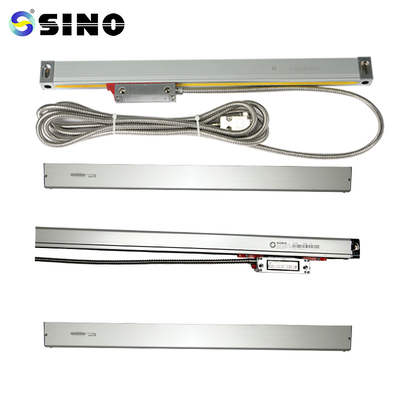

การอ่านดิจิตอลขนาดเล็กสําหรับเครื่องบดบดหมุน (KA500-120MM-5UM)
โดยเฉพาะการออกแบบสําหรับเครื่องมือที่มีพื้นที่ติดตั้งและการทํางานจํากัดคือ KA-500 mini-encoder สามารถรองรับความต้องการตําแหน่งจากลูกค้าได้ขนาด 70x470 มิลลิเมตร.
แพ็คเกจรวมถึง:
KA500-120mm กล่องขนาดเส้นตรง 1 ชิ้น
มีความละเอียด 0.5um/1um/5um
ความยาวโคเดอร์ที่กําหนดเอง (L0) สามารถให้ตามความต้องการของลูกค้า. ((ความยาว: 70-470 มม.)
รุ่น | L0 | L1 | L2 | รุ่น | L0 | L1 | L2 |
KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
KA500-270 | 270 | 372 | 382 |
L0: ความยาวในการวัดที่มีประสิทธิภาพของเครื่องปรับเสียง L1: ขนาดของรูติดตั้งเครื่องปรับเสียง
L2: ขนาดรวมของ Encoder
คําแนะนําการใช้งาน
ผู้ใช้ต้องไปผ่านการอธิบายทั่วไป ความคิดความปลอดภัย และ
เนื้อหาทั้งหมดของบทที่ 1
คําอธิบายทั่วไป ความคิดความปลอดภัย และรายละเอียดทั้งหมดใน
นักวิชาการต้องปฏิบัติตามบทที่ 1 ถึง 3 อย่างเคร่งครัด ในการติดตั้ง, การทดสอบ และการบํารุงรักษา
เข้าใจทุกแนวคิดในบทที่ 4-5
คู่มือการใช้งานนี้ใช้กับวงจรบูรณาการ SINO KA รายการเท่านั้น
การรหัสง่ายๆ
4กรุณาอ่านคําแนะนําด้านความปลอดภัยด้านล่าง
ใช้เครื่องรหัสเส้นด้วยความระวัง
ข้อมูลรายละเอียด:
กล่องขนาดเส้นทั้งหมดจะถูกทดสอบก่อนการจัดส่ง นี่คือตัวอย่างของรายงานการทดสอบของกล่องขนาด
