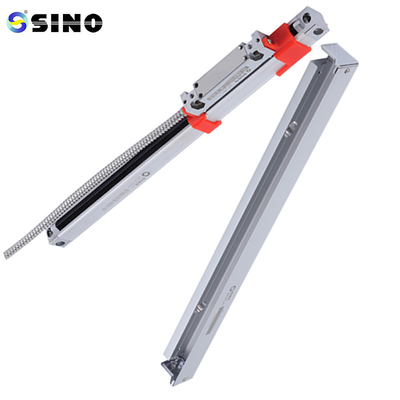

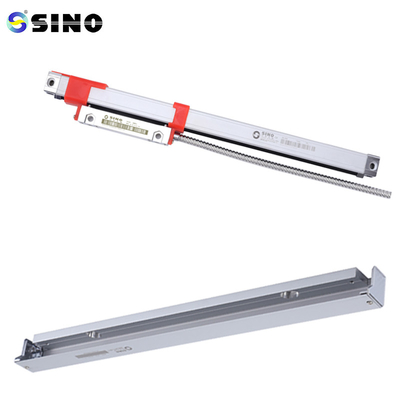

SINO Linear Scale Encoder 5um KA200 320 มม สําหรับเครื่องบดหมุน เครื่อง DRO

SINO Linear Scale Encoder 5um KA200 320mm สําหรับเครื่องหมุน เครื่องบด เครื่อง DRO

แพคเกจมี:

ขึ้นอยู่กับความสูงและความยาวของการติดตั้งที่สามารถเข้าถึงได้, ทุกชนิดของเส้นทางต้องติดตั้งบนเครื่องจักรต่างๆ. แบบ Sino KA-200 คือเส้นทางเล็กที่สุดที่มีอยู่.เนื่องจากพื้นที่จํากัดบนเครื่อง, KA-200 ที่มีตัดข้าม 16mm * 16mm จะเป็นทางเลือกที่ดีที่สุด

KA-200 เป็นเครื่องกํากับที่เล็กมากและบาง ที่ทําให้การติดตั้งอุปกรณ์การวัดที่เชี่ยวชาญและการใช้ในพื้นที่ที่แคบบางส่วนง่ายขึ้น ก่อนที่จะส่งออกจากโรงงานแต่ละเส้นทางสําหรับ KA Series ของเครื่องปรับรหัสเส้นตรงได้รับการตรวจสอบกระบวนการควบคุมคุณภาพอย่างเข้มงวด โดยใช้การควบคุมเลเซอร์แบบไดนามิก.

ปริมาตร KA-200

30mm-360mm ในความยาวการวัดที่มี

16mm x 16mm ในส่วนตัด

ความแม่นยํา: +/- 3, 5, 10 (680 F, 1000 mm)

หนึ่งหน่วยเท่ากับ 50 มิลลิเมตร

ความเร็วในการวัดสูงสุด: 60 m/s

ระดับการป้องกัน IP55

ความละเอียด 1 um/ 5 um (0.001 mm/ 0.005 mm)

สัญญาณออก: TTL/EIA-422-A

มาตรฐานสําหรับสายไฟฟ้า: 2 เมตร

ความยาวของสตาร์: 0.02 มิลลิเมตร

80mA ที่ + 5% + 5V

ระยะการทํางาน: 0-45 องศาเซลเซียส

เครื่องเชื่อม 9 ปิน

A, OV, B, Empty, 4.Empty, 5.Z, 6.A, +5V, 7.B และ 9.Z

L0: ความยาวในการวัดที่มีประสิทธิภาพของเครื่องปรับเสียง L1: ขนาดของรูติดตั้งเครื่องปรับเสียง

L2: ขนาดรวมของ Encoder

ข้อมูลรายละเอียด:

กล่องขนาดเส้นทั้งหมดจะถูกทดสอบก่อนการจัดส่ง นี่คือตัวอย่างของรายงานการทดสอบของกล่องขนาด
