รายละเอียดสินค้า:
|
ชื่อรายการ: | Sigma Linear Encoder KA500-170 mm | การใช้งาน: | เครื่องนับอ่านข้อมูลดิจิตอลพร้อมไม้บรรทัดตะแกรง |
---|---|---|---|
การใช้งาน: | เซ็นเซอร์ตำแหน่งสเกล | ความยาวที่กำหนดเอง: | 320มม./370มม./420มม./470มม |
ความยาว: | 70มม./120มม./170มม./220มม | วัสดุ: | อลูมิเนียม |
หน้าที่: | EDM / เครื่องกลึง / เครื่องเจียร / เครื่องคว้าน / เครื่อง CNC | การแก้ไข: | 0.5μm/1μm/5μm |

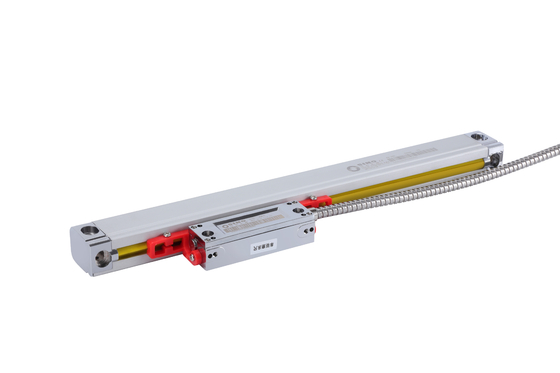

การอ่านดิจิตอลขนาดเล็กสําหรับเครื่องบดเจาะหมุน KA300-120MM-5UM

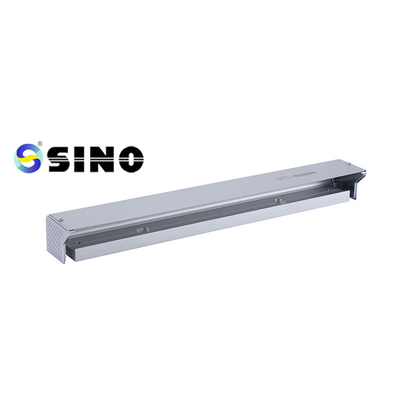

KA-500 mini-encoder ได้ถูกออกแบบโดยใช้เครื่องมือที่มีความจํากัดในการติดตั้งและใช้งานพื้นที่ในใจ ความต้องการจากลูกค้าที่มีเกณฑ์การตั้งตําแหน่งสามารถตอบสนองได้ขนาด 70 x 470 mm.
แพ็คเกจรวมถึง:
หน่วยงานประกอบการ
มีความละเอียด 0.5um/1um/5um
ความยาวโคเดอร์ที่กําหนดเอง (L0) สามารถให้ตามความต้องการของลูกค้าได้ ((ความยาว: 70-470 มม)
รุ่น | L0 | L1 | L2 | รุ่น | L0 | L1 | L2 |
KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
KA500-270 | 270 | 372 | 382 |
L0: ความยาวในการวัดที่มีประสิทธิภาพของเครื่องปรับเสียง L1: ขนาดของรูติดตั้งเครื่องปรับเสียง
L2: ขนาดรวมของ Encoder
คําแนะนําการใช้งาน
ผู้ใช้ต้องอ่านข้อพิจารณาด้านความปลอดภัย, คําอธิบายทั่วไป และ
เนื้อหาทั้งหมด 3 ของหัวข้อ 1
2นอกจากข้อพิจารณาด้านความปลอดภัย การอธิบายทั่วไป และข้อมูลทั้งหมดใน
ผู้เชี่ยวชาญจําเป็นต้องปฏิบัติตามบทที่ 1 ถึง 3 อย่างใกล้ชิด สําหรับการติดตั้ง การทดสอบ และการบํารุงรักษา
เข้าใจทุกข้อความที่นําเสนอในบทที่ 4-5
คู่มือการใช้งานนี้จํากัดกับวงจรบูรณาการของครอบครัว SINO KA
มีการโค้ดแบบเส้นตรง
4. กรุณาดูคําแนะนําความปลอดภัยที่ระบุไว้ข้างล่าง
ระวังตอนใช้เครื่องรหัสเส้น
ข้อมูลรายละเอียด:
กล่องขนาดเส้นทั้งหมดจะถูกทดสอบก่อนการจัดส่ง นี่คือตัวอย่างของรายงานการทดสอบของกล่องขนาด
