รายละเอียดสินค้า:
|
| ชื่อรายการ: | สำหรับเครื่องกลึง, SINO หน้าจอ TFT 3 แกน Digital Readout DRO Linear Scale ไม้บรรทัด KA300 KA500 | การใช้งาน: | การติดตั้งเครื่องกลึงแบบแมนนวลในสามแกน |
|---|---|---|---|
| ระบบ: | SDS2-3VA TFT DRO สามแกน | โมเดลสเกล: | ซีรีส์ KA: KA-300/KA-500/KA-600 |
| เครื่องขยายสัญญาณ: | ไม้บรรทัดตะแกรง: TTL / RS422 | การแก้ไข: | ไม้บรรทัดสเกลเชิงเส้น: 0.005 มม./0.001 มม |
| การติดตั้ง DRO: | บนกล่องไฟฟ้าเครื่องกลึง | Meas. วัด travel การท่องเที่ยว: | ไม้บรรทัดตะแกรง: 70-3000มม |
| แสดง: | หน้าจอ TFT สีสันสดใส | โวลเตชั่น: | ไม้บรรทัด DRO / 5V 100V - 240V |
| เน้น: | เครื่องหมุน 3 แกน การอ่านดิจิทัล TFT Screen 3 แกน การอ่านดิจิทัล,TFT Screen 3 Axis Digital Readout |
||

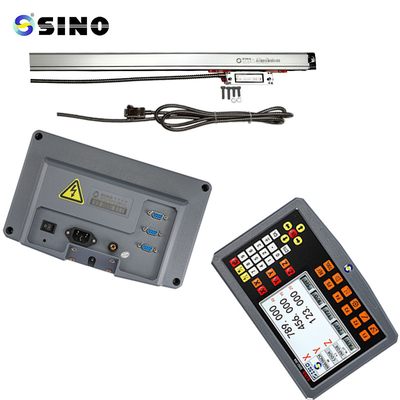

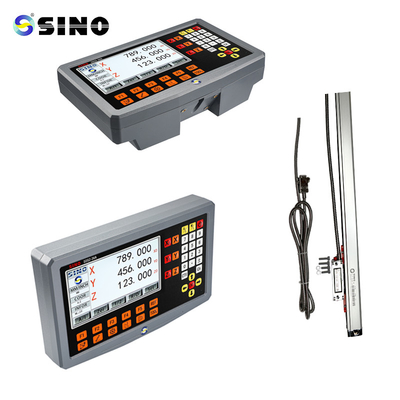

SINO 3 แกนเศรษฐกิจ TFT เครื่องหมุนเครื่องอ่านดิจิตอลชุด SDS2-3VA การติดตั้งบนกล่องไฟฟ้าที่มีสามกรอบการควบคุม
โดยเฉพาะที่ตั้งเครื่องหมุนสามแกนคือชุดการอ่านดิจิตอล
แนะนําให้วางจอ TFT DRO SDS2-3VA บนกล่องไฟฟ้าของหมุน
สําหรับแกน Z ใช้เส้นขัน KA-600 สําหรับแกน X และ Z1 ใช้เส้นขัน KA-300 หรือ KA-500
กําหนดการเครือข่ายมาพร้อมกับสาย 3M ปกติ, อย่างไรก็ตามบางครั้งสายขยายที่จําเป็นสําหรับการติดตั้ง lathes ใหญ่.
อุปกรณ์เสริมแบบเลือกคือสายต่อความยาว 1 ถึง 10 เมตร
รายการแพคเกจ:
| ชื่อสินค้า | ชุดการอ่านดิจิตอลของเครื่องหมุน TFT 3 แกน |
| การอ่านดิจิตอล (DRO) | SDS2-3VA |
| ระดับเส้นสําหรับแกน Z | KA-300 /KA-600 820-3000 มม. |
| ระดับเส้นสําหรับแกน Z1 | KA-500 / KA-300 270-520 มม. |
| ระดับเส้นตรงสําหรับแกน X | KA-500 / KA-300 270-520 มม. |
| รากสําหรับ DRO | รากสําหรับเครื่องหมุน |
| คุ้มกันสําหรับระดับ Z | ประเภท M |
| คุ้มกันสําหรับระดับ Z1 | ประเภท H / D |
| คุ้มกันสําหรับขนาด X | ประเภท H / D |
| เครื่องพัดปูน |
หมวก T (1 ชุด) / หมวก KA-500 (2 ชิ้น) |
| อื่นๆ | สาย / สกรู / คู่มือ |
ฟังก์ชันสําหรับเครื่องหมุน:
ข้อมูลรายละเอียด:
คําอธิบาย Pin:
กล่องแกนทั้งหมดได้รับการทดสอบ ก่อนการจัดส่ง นี่คือตัวอย่างของรายงานการทดสอบของกล่อง
มันเป็นตัวอย่างที่ DRO กําลังติดตั้งบนกล่องไฟฟ้าของเครื่องหมุน:
มันคือตัวอย่างที่ KA-500 ออนโคเดอร์เส้นตรง บนแกน X ของ lathe:
มันคือตัวอย่างที่ KA-300 สายโคเดอร์ บนแกน Z ของ lathe:
