TTL สัญญาณดิจิตอลอ่านค่า SINO SDS2-3MS 3-Axis DRO พร้อมชุดสเกล Linear Encoder แก้วสำหรับเครื่องกัด

TTL Signal Digital Readout Sino SDS2-3MS 3 แกนพร้อมกับเครื่องเข้ารหัสเชิงเส้นแก้วชุดสำหรับเครื่องกัด

เครื่องจักรกล่อมกลั่น Sino SDS2-3MS เครื่องจักรดิจิตอล DOGID Digital พร้อมจอแสดงผลตัวเลขสามพิกัดเป็นระบบการอ่านข้อมูลดิจิตอลที่ออกแบบมาสำหรับเครื่องกลึงและเครื่องกัด มันให้ข้อเสนอแนะการวัดแบบเรียลไทม์ที่แม่นยำช่วยให้ผู้ให้บริการสามารถตรวจสอบและควบคุมกระบวนการตัดเฉือนได้อย่างแม่นยำ

คุณสมบัติ:

SDS3MS แสดงผล:

ระบบการอ่านข้อมูลดิจิตอล SDS3MS มีอินเทอร์เฟซที่ชัดเจนและใช้งานง่ายซึ่งออกแบบมาสำหรับการตรวจสอบการวัดเครื่องจักรอย่างราบรื่น ด้วยปุ่มฟังก์ชั่นและปุ่มกดทำให้มั่นใจได้ว่าการทำงานอย่างง่ายดาย

ความสามารถหลายแกน:

ระบบ DRO SDS2-3MS รองรับหลายแกนทำให้เกิดข้อเสนอแนะการวัดแบบเรียลไทม์และการควบคุมสำหรับการเคลื่อนไหวของเครื่องต่างๆ คุณสมบัตินี้ช่วยให้การวางตำแหน่งที่แม่นยำและการตัดเฉือนที่แม่นยำในหลายแกนพร้อมกัน

ความเข้ากันได้กับเครื่องกลึงและเครื่องกัด:

เหมาะอย่างยิ่งสำหรับเครื่องกลึงและเครื่องกัดระบบ DRO นี้มีความหลากหลายสูงและรวมเข้ากับอุปกรณ์ประเภทต่าง ๆ ได้อย่างราบรื่น สามารถรวมเข้ากับระบบควบคุมเครื่องได้อย่างง่ายดายสำหรับการทำงานที่คล่องตัว

ความแม่นยำสูง:

ด้วยการอ่านการวัดที่มีความแม่นยำสูงระบบการอ่านข้อมูลแบบดิจิตอลทำให้มั่นใจได้ว่าการควบคุมการเคลื่อนไหวของเครื่องจักรอย่างแม่นยำช่วยให้ช่างเครื่องสามารถตอบสนองความคลาดเคลื่อนในการดำเนินงานได้อย่างแน่นหนา ความแม่นยำในระดับนี้เป็นสิ่งสำคัญสำหรับการบรรลุผลลัพธ์การตัดเฉือนที่ดีที่สุด

โหมดการวัดที่เพิ่มขึ้นและแน่นอน:

ระบบ DRO SDS2-3MS นำเสนอโหมดการวัดที่เพิ่มขึ้นและแบบสัมบูรณ์ซึ่งให้ความยืดหยุ่นสำหรับความต้องการการตัดเฉือนที่แตกต่างกัน ผู้ประกอบการสามารถสลับระหว่างโหมดได้อย่างง่ายดายตามที่ต้องการโดยปรับระบบให้เข้ากับความต้องการในการปฏิบัติงานที่เฉพาะเจาะจง

ฟังก์ชั่น:

ระบบการอ่านค่าการอ่านเครื่องกลั่นแบบ SIDS2-3MS SINO DRO DIGITAL DIGITAL Machine ให้การตรวจสอบและควบคุมการเคลื่อนไหวของเครื่องอย่างแม่นยำในระหว่างการกลึงและการกัด มันให้ข้อเสนอแนะการวัดแบบเรียลไทม์ทำให้ผู้ให้บริการสามารถปรับเปลี่ยนและแก้ไขเพื่อให้ได้ผลลัพธ์การตัดเฉือนที่แม่นยำ

ระบบ DRO นี้ใช้กันอย่างแพร่หลายในการดำเนินการเครื่องตัดเฉือนที่ต้องการการวัดและการควบคุมที่แม่นยำรวมถึงการหมุนการกัดการขุดเจาะและน่าเบื่อ เหมาะสำหรับอุตสาหกรรมเช่นงานโลหะยานยนต์งานไม้และการบินและอวกาศ

การดำเนินการเครื่องกลึง: เหมาะสำหรับงานเช่นหันหน้าไปทางเลี้ยวเรียวการทำเกลียวและการเซาะร่อง ช่วยให้มั่นใจได้ว่าการวัดและการควบคุมการเคลื่อนไหวของเครื่องมืออย่างแม่นยำส่งผลให้เกิดผลลัพธ์การตัดเฉือนที่แม่นยำ
การดำเนินการมิลลิ่ง: เหมาะอย่างยิ่งสำหรับงานการกัดเช่น contouring, slotting, การขุดเจาะและการทำโปรไฟล์นำเสนอการวัดที่แม่นยำและการควบคุมการเคลื่อนไหวของคัตเตอร์เพื่อผลลัพธ์การกัดที่สอดคล้องและแม่นยำ

พารามิเตอร์การอ่านข้อมูลดิจิตอล Sino SDS3MS

1. ช่วงแรงดันไฟฟ้า: AC 85V ถึง 250V, 50Hz ถึง 60Hz
2. การใช้พลังงาน: 15W / 25VA
3. ตัวเลือกพิกัด: แกนเดี่ยว (a), สองแกน (xy), สามแกน (xyz)
4. จอแสดงผล: จอแสดงผล LED 7 ส่วนสำหรับข้อมูลตัวเลขที่ลงนาม; สัญลักษณ์แสดงผล 8 เมตร
5. น้ำหนัก: 2 กิโลกรัม
6. สัญญาณอินพุต: TTL, EIA-422, Open Open Collector Output สัญญาณ; เข้ากันได้กับตัวควบคุมที่ตั้งโปรแกรมได้
7. ความถี่สัญญาณอินพุต:> 100 kHz
8. ตัวเลือกความละเอียด: 10 ไมครอน, 5 ไมครอน, 2 ไมครอน, 1 ไมครอน, 0.5 ไมครอน

ฟังก์ชั่นพื้นฐาน

การแปลงหน่วย: ระบบช่วยให้การแปลงง่ายระหว่างมิลลิเมตรและนิ้วสำหรับการวัดที่แตกต่างกัน

การแปลงแบบสัมบูรณ์/สัมพัทธ์: รองรับการเปลี่ยนแปลงอย่างราบรื่นระหว่างระบบพิกัดสัมบูรณ์และแบบสัมพัทธ์

ฟังก์ชั่นการแยกกลาง: ฟังก์ชั่น "R" ที่ราบรื่นเพื่อแบ่งขอบเขตของวงกลม

ชิ้นงานที่เก็บคะแนนศูนย์คะแนน: สามารถประหยัดได้ถึง 200 ชิ้นส่วนงานเป็นศูนย์เพื่อความสะดวกในการทำงานที่เกิดขึ้นซ้ำ ๆ

การแบ่งหลุมตามแนวเอียง: ช่วยให้การแบ่งหลุมที่แม่นยำตามเส้นทางที่เอียง

เครื่องมือการคำนวณทางคณิตศาสตร์: เสนอการชดเชยเส้นผ่านศูนย์กลางและฟังก์ชั่นทางคณิตศาสตร์อื่น ๆ เพื่อเพิ่มความแม่นยำในการตัดเฉือน

BEVEL PROCESS ZERO LOCATION AUTOREST: มั่นใจได้ว่าการฟื้นฟูจุดศูนย์โดยอัตโนมัติในระหว่างการประมวลผลมุมเอียง

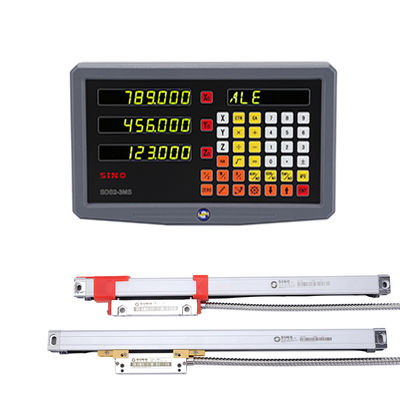

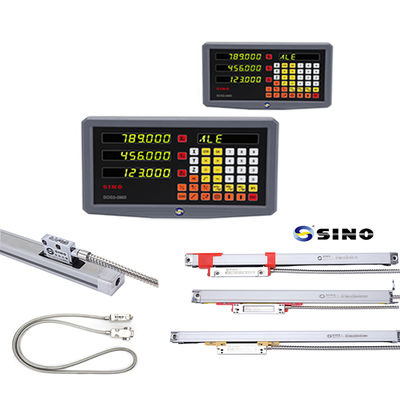

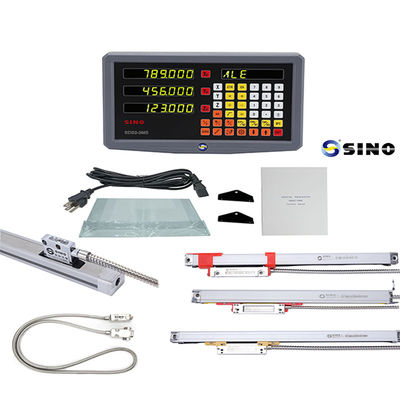

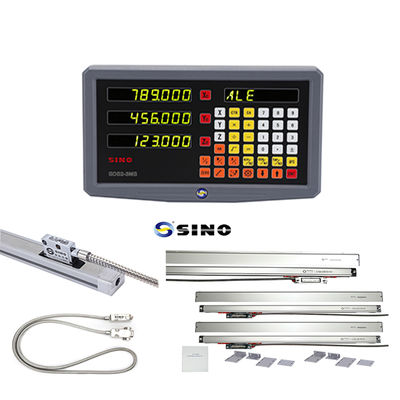

ภาพผลิตภัณฑ์ /ภาพถ่าย:

ชั้นวางในรูปภาพเป็นตัวเลือกไม่ใช่ผลิตภัณฑ์มาตรฐาน
