รายละเอียดสินค้า:
|
| ชื่อรายการ: | SINO KA800MC เครื่องเข้ารหัสเชิงเส้นแบบแม่เหล็ก | คุณสมบัติ: | KA800MC สเกลเชิงเส้นแม่เหล็ก |
|---|---|---|---|
| พิมพ์: | เครื่องกลึงเครื่องเจียร | แบบจำลองเครื่องชั่ง: | KA-800MC-5um |
| สัญญาณเอาต์พุต: | RS422 หรือ TTL | ปณิธาน: | 5um |
| การวัด: | 10 เมตร 12 เมตรขึ้น 100 เมตร | ความชื้น: | 100% ไม่มีการควบแน่น |
| ระบบ: | ระบบ SINO DRO | แรงดันไฟฟ้า: | 24VDC หรือ 5VDC |
| เน้น: | เครื่องกัดพร้อม magnetic linear encoder,ชุด Digital Readout ความละเอียด 5μm,Linear encoder 24V พร้อม readout |
||

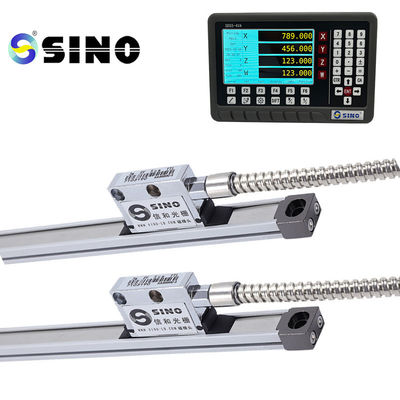

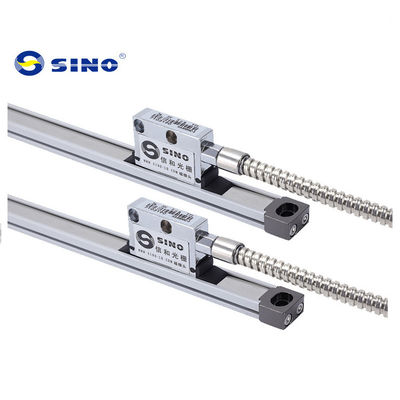

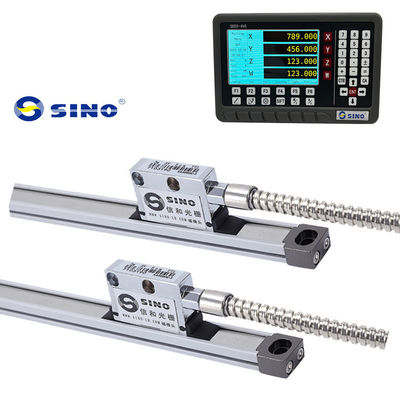

ชุดตัวเข้ารหัสเชิงเส้นแม่เหล็ก SINO KA800MC พร้อมจอแสดงผลดิจิทัลสำหรับเครื่องกัด 5µm ความละเอียด 24V
ตัวเข้ารหัสเชิงเส้นแม่เหล็ก 24V ได้รับการออกแบบมาโดยเฉพาะสำหรับเครื่องกัด โดยมีความละเอียดสูงถึง 5µm ตัวเข้ารหัสนี้ช่วยให้มั่นใจได้ถึงการป้อนกลับตำแหน่งที่แม่นยำ ทำให้เป็นตัวเลือกที่เหมาะสำหรับการใช้งานที่ต้องการการวัดที่ละเอียดและเชื่อถือได้ ได้รับการออกแบบมาให้ทนทานต่อความต้องการของสภาพแวดล้อมการตัดเฉือน ให้ประสิทธิภาพที่ทนทานและการอ่านค่าที่สอดคล้องกันสำหรับการทำงานของเครื่องกัด ด้วยเทคโนโลยีขั้นสูง ตัวเข้ารหัสนี้ช่วยเพิ่มประสิทธิภาพและความแม่นยำโดยรวมของเครื่องกัด ซึ่งมีส่วนช่วยให้การทำงานราบรื่นขึ้นและได้ผลลัพธ์ที่มีคุณภาพสูงขึ้น
คุณสมบัติหลัก
เทคโนโลยีแม่เหล็ก: ตัวเข้ารหัสใช้หลักการแม่เหล็กในการวัดการกระจัดเชิงเส้นตามแกนของเครื่องกัด วิธีการนี้ช่วยให้มั่นใจได้ถึงการป้อนกลับตำแหน่งที่สอดคล้องกันและแม่นยำ ทำให้มีความน่าเชื่อถือสูงสำหรับการทำงานของเครื่องจักร
ความละเอียด 5µm: ด้วยความละเอียด 5µm ตัวเข้ารหัสนี้สามารถตรวจจับการเคลื่อนไหวเล็กน้อยได้ถึง 5 ไมโครเมตร ความแม่นยำระดับสูงนี้ช่วยเพิ่มความสามารถของเครื่องในการปรับแต่งอย่างละเอียด ซึ่งช่วยปรับปรุงความแม่นยำในการตัดเฉือนโดยรวม
แหล่งจ่ายไฟ 24V: ออกแบบมาให้ทำงานบนแหล่งจ่ายไฟ 24V ตัวเข้ารหัสให้ประสิทธิภาพที่เสถียรและเชื่อถือได้ ตรวจสอบให้แน่ใจว่าได้เชื่อมต่อกับแหล่งจ่ายไฟที่เหมาะสมเพื่อการทำงานที่ดีที่สุด
ติดตั้งง่าย: ตัวเข้ารหัสเชิงเส้นแม่เหล็ก 24V ที่เป็นไปตามมาตรฐาน RoHS ได้รับการออกแบบมาเพื่อการติดตั้งที่ง่ายดายบนเครื่องกัด สามารถติดตั้งบนแกนเคลื่อนที่ของเครื่องจักร โดยที่เอาต์พุตการวัดจะเชื่อมต่อกับระบบควบคุมของเครื่องจักรหรือจอแสดงผลดิจิทัลภายนอก (DRO) เพื่อการตรวจสอบแบบเรียลไทม์
ความเข้ากันได้ของเครื่องกัด: ตัวเข้ารหัสนี้ได้รับการปรับแต่งสำหรับการใช้งานกับเครื่องกัด ทำให้เข้ากันได้กับเครื่องจักรหลากหลายประเภท เช่น เครื่องกัดแนวตั้ง เครื่องกัดแนวนอน และเครื่องกัด CNC ให้ความยืดหยุ่นที่จำเป็นในการผสานรวมเข้ากับการใช้งานการกัดที่แตกต่างกันได้อย่างราบรื่น
ข้อได้เปรียบของผลิตภัณฑ์
หัวอ่านขนาดเล็ก ซึ่งใช้พื้นที่น้อยและติดตั้งง่าย
ประสิทธิภาพสูง: ชุดตะแกรงแม่เหล็ก SINO และชุดไม้บรรทัดออปติคอลความแม่นยำของเราผ่านการตรวจสอบคุณภาพอย่างเข้มงวด เป็นไปตามมาตรฐานความแม่นยำและความแข็งแกร่ง ความตรงที่ดีและการวัดที่แม่นยำ ความยาวการเดินทาง: 120 มม. ถึง 100,000 มม. ความละเอียด: 5μm
หัวอ่านแบบปิดผนึกพร้อมโครงสร้างที่สมบูรณ์แบบของโปรไฟล์ทำให้เข้ากับระดับการป้องกัน IP67
มาตราส่วนแม่เหล็ก KA800MC-5 เหมาะสำหรับโอกาสในการประมวลผลและการวัดที่มีข้อกำหนดด้านความแม่นยำต่ำและปานกลาง
มาตราส่วนแม่เหล็กมีข้อดีหลายประการ ได้แก่:
ความแม่นยำ: มาตราส่วนแม่เหล็กให้การวัดความละเอียดสูงเป็นพิเศษ ซึ่งมักอยู่ในช่วงย่อยไมครอน ทำให้มั่นใจได้ถึงการวางตำแหน่งที่แม่นยำสำหรับการใช้งานที่ความแม่นยำเป็นสิ่งสำคัญ ทำให้เป็นตัวเลือกที่ยอดเยี่ยมสำหรับงานที่มีความแม่นยำสูง
ไม่สัมผัส: เนื่องจากหัวอ่านทำงานโดยไม่มีการสัมผัสทางกายภาพกับมาตราส่วน จึงไม่มีการสึกหรอของระบบ การออกแบบที่ไม่สัมผัสนี้ช่วยลดความต้องการในการบำรุงรักษา ยืดอายุการใช้งานของทั้งระบบ
ภูมิคุ้มกันต่อสารปนเปื้อน: ลักษณะที่ไม่สัมผัสของมาตราส่วนแม่เหล็กให้ความต้านทานในระดับสูงต่อปัจจัยแวดล้อม เช่น ฝุ่น สิ่งสกปรก และของเหลว ภูมิคุ้มกันนี้ทำให้เหมาะสำหรับการใช้งานในสภาวะที่ท้าทาย ซึ่งระบบที่ใช้การสัมผัสแบบเดิมอาจล้มเหลว
ความทนทาน: มาตราส่วนแม่เหล็กถูกสร้างขึ้นให้มีความทนทาน พร้อมความทนทานต่อแรงกระแทกและการสั่นสะเทือนสูง ความทนทานนี้ช่วยให้มั่นใจได้ถึงประสิทธิภาพที่เชื่อถือได้ในสภาพแวดล้อมอุตสาหกรรมที่ต้องการ ซึ่งระบบการวัดอื่นๆ อาจเกิดความเสียหายได้ง่าย
พารามิเตอร์ทางเทคนิค
| เซ็นเซอร์มาตราส่วนแม่เหล็ก | |
| สัญญาณอ้างอิง | ทุกๆ 5 มม. (C) |
| ระยะพิทช์ | 5 มม. |
| ข้อมูลจำเพาะของเทปไม้บรรทัด | 5+5 มม. |
| ความละเอียด | 5µm |
| ช่องว่างที่มีอยู่ | 2 มม. |
| ความแม่นยำ | ± (0.035 + 0.02 x L) มม., L: ความยาวการวัดที่มีประสิทธิภาพ, หน่วย: ม. |
| สายเคเบิล | 5 คอร์ หรือ 8 คอร์ |
| รูปแบบเอาต์พุต | TTL หรือ RS-422 |
| ช่องว่างระหว่างหัวอ่านและสายพานเหล็กป้องกัน | 0.8～1.8 มม. |
| แรงดันไฟฟ้า | 5VDC±5%, 24VDC±5% |
| การใช้กระแสไฟ (ไม่มีโหลด) | 40mAสูงสุด |
| การใช้กระแสไฟ (มีโหลด) | 120mAสูงสุด(5V, RL=120Ω) |
| 60mAสูงสุด(28V, RL =1.2kΩ) | |
| ความเร็วสูงสุด | 5m/s(MS T 5) |
| ป้องกันการสั่นสะเทือน | 100m/s2[10Hz～2000Hz] |
| ทนต่อแรงกระแทก | 1000m/s2(11ms) |
| ระดับการป้องกันของหัวอ่าน | IP 67 DIN 40050/IEC 529 |
| อุณหภูมิในการทำงาน | -20℃～85℃ |
| อุณหภูมิในการจัดเก็บ | -20℃～85℃ |
| ความชื้น | 100％ ไม่มีการควบแน่น |
| การป้องกันทางไฟฟ้า | การป้องกันการกลับขั้วของพลังงาน, การป้องกันกระแสไฟฟ้าลัดวงจรเอาต์พุต |
| สายเคเบิลมาตรฐาน | 3 ม.,LMAX=50 ม. (สายเคเบิลของหัวอ่าน) |
| สายเคเบิลความยาวการวัด |
|
การประยุกต์ใช้ Encoder Magnetic Mcale
เครื่องกลึงขนาดใหญ่, เครื่องกัด, การเจาะ, เครื่องบด, EDM (เครื่องปล่อยไฟฟ้า)
ศูนย์กลางการตัดเฉือน, เครื่องตัด PVC, เครื่องตัดไม้, เครื่องจักรสำหรับงานกระจก, การจัดการวัสดุ
ภาพรายละเอียด:
ทำไมต้องเลือกเรา?
มาตราส่วนแม่เหล็กสามารถตัดได้ตามความต้องการของคุณ
หัวอ่านที่ปิดสนิทอย่างสมบูรณ์พร้อมโครงสร้างที่สมบูรณ์แบบของโปรไฟล์ทำให้เข้ากับระดับการป้องกัน IP67
ช่างเทคนิคขั้นสูงและโครงสร้างภายใน
ช่างเทคนิคการควบคุมการขยายสัญญาณอัตโนมัติช่วยลดความต้องการในการติดตั้ง ช่องว่างระหว่างตัวอ่านและเทปสามารถเป็น 3 มม. (5 ไมครอน)
เวลาเตรียมการ: 1 วันทำการ จัดส่งรวดเร็วโดย FedEx IP
คำถามและคำตอบ:
1, ความยาวการวัดสูงสุดคืออะไร?
ความยาวการวัดสูงสุดถึง 100,000 มม.
2, ความยาว 120 มม. ~ 100000 มม. หมายถึงอะไร?
คำตอบ: ความยาวทั้งหมดเหล่านี้หมายถึงความยาวการเดินทางของโต๊ะ (ขนาดการเคลื่อนที่ของโต๊ะ ไม่ใช่ขนาดโต๊ะ) ของแกน x y z ของเครื่องจักร คุณอาจต้องเพิ่มอีก 5.5 สำหรับความยาวทั้งหมด
3, หากฉันต้องการชุด DRO 2 แกนเต็มรูปแบบพร้อมมาตราส่วนสำหรับเครื่องกลึงของฉัน ฉันควรซื้ออย่างไร?
คำตอบ: คุณสามารถเลือกได้ พวกเขาคือ "DRO 2 แกน 1 ชิ้น" "ความยาวการเดินทาง ** มม. ของตัวเข้ารหัสเชิงเส้นหรือตัวเข้ารหัสแม่เหล็ก" "ความยาวการเดินทาง *** มม." จากนั้นคุณจะได้รับสิ่งที่คุณต้องการ
4, ความยาวการเคลื่อนที่ของแกน x ของเครื่องจักรของฉันคือ 260 มม. และความยาวการเคลื่อนที่ของแกน y คือ 530 มม. คุณสามารถเสนอความยาวแบบนี้ที่ไม่แสดงอยู่ในตัวเลือกได้หรือไม่?
คำตอบ: ช่วงการวัดของมาตราส่วนแต่ละอันมีส่วนเพิ่ม 20 มม. นั่นหมายความว่าช่วงการวัดของมาตราส่วน 250 มม. สามารถเข้าถึงได้ถึง 270 มม. ดังนั้นคุณสามารถเลือกมาตราส่วน 270 มม. และมาตราส่วน 570 มม. สำหรับเครื่องจักรของคุณ
5, ถ้าฉันซื้อมาตราส่วน 1 ชิ้นแยกต่างหาก ฉันจะได้รับคู่มือผู้ใช้หรือไม่?
คำตอบ: คู่มือผู้ใช้มาพร้อมกับ DRO แต่คุณสามารถติดต่อผู้ขายเพื่อดาวน์โหลดได้
6, ฉันควรเลือกอะไรสำหรับเครื่องกลึงหรือเครื่องกัดของฉัน?
คำตอบ: เครื่องกลึงมักจะเป็นจอแสดงผล 2 แกน ในขณะที่เครื่องกัดสามารถเป็นได้ทั้ง 2 แกนหรือ 3 แกน
7, ฉันสามารถตัดมาตราส่วนได้หรือไม่ถ้ามันยาวเกินไปสำหรับเครื่องจักรของฉัน?
คำตอบ: ในทางเทคนิคแล้ว ไม่ ถ้าคุณเป็นมือใหม่ มิฉะนั้น มาตราส่วนอาจเสียหายและไม่สามารถใช้งานได้
8, พวกเขาทั้งหมดจัดส่งโดย Fed Ex, UPS, DHL หรือไม่?
คำตอบ: ใช่ รองรับ FedEx มาตรฐานและอื่นๆ
