รายละเอียดสินค้า:
|
| อ้างอิงการวัด: | แทร็กที่แน่นอนและเพิ่มขึ้นบนตะแกรงแก้ว ระยะพิทช์ตะแกรง 32μm | ระดับความแม่นยำ (20 ± 0.5 ℃): | ±3μm |
|---|---|---|---|
| ความยาววัดได้ (ML), มม: | 140-3040มม | ตำแหน่งที่ปลอดภัย: | มล.±4มม |
| อินเทอร์เฟซโปรโตคอล BI: | BISS-C、SSI、Yaskawa、Fanuc、มิตซูบิชิ | ปณิธาน: | 0.01μm，0.05μm，0.1μm，0.5μm，1μm，2μm |
| ความถี่นาฬิกา: | <=5 เมกะเฮิรตซ์ (<= 8μs) | การเชื่อมต่อไฟฟ้า: | M12, D-SUB9, PCR-E20FS, DB-15, DB-25 |
| ความยาวสายเคเบิล: | สายหุ้มซิลิโคน (มาตรฐาน 3 เมตร) | แรงดันไฟฟ้าที่ใช้งาน: | กระแสตรง 4-36V |
| การใช้พลังงาน (สูงสุด): | 1.5W | ความเร็วในการเคลื่อนที่: | สูงถึง 120 m/นาที |
| ความต้านทานการสั่นสะเทือนและแรงกระแทก: | ต้านทานการสั่นสะเทือนสูงถึง 50 ม./วินาที²; ต้านทานแรงกระแทกได้ถึง 150 ม./วินาที² | อุณหภูมิในการทำงาน: | 0-50 ℃ |
| การจัดอันดับการปิดผนึก: | ตรงตามข้อกำหนด IP53 หากติดตั้งตามคำแนะนำในการติดตั้งตัวอย่าง ตรงตามข้อกำหนด IP64 หากเชื่อมต่อกับอากา | ||
| เน้น: | เซ็นเซอร์ Absolute Linear Grating CNC,ไม้บรรทัดแบบละเอียดสูง,เซ็นเซอร์เครื่องมือเครื่องจักร CNC อัตโนมัติ |
||

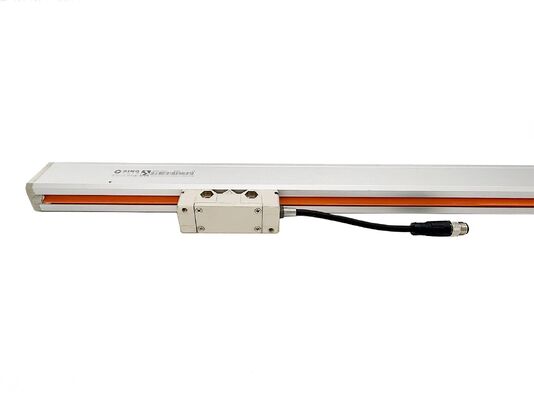

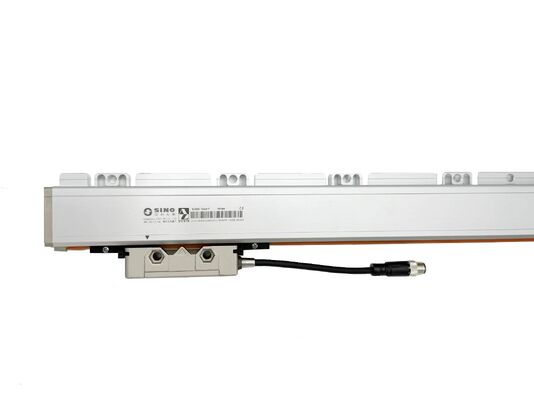

NC600 Absolute Linear Grating High-precision Automated CNC Machine Tool Absolute Grating Ruler Sensor เครื่องมือเครื่องจักร CNC ที่มีความแม่นยําสูง
NC600 Absolute Linear Encoder ใช้ระบบโค้ดตําแหน่งสมบูรณ์ โดยให้ค่าตําแหน่งทันทีเมื่อเปิดไฟ โดยไม่ต้องใช้แกนเคลื่อนไหวเป็นมาตรฐาน
มันถูกใช้เป็นหลักในมอเตอร์เส้น, เครื่องมือเครื่องจักร CNC, เส้นการผลิตอัตโนมัติ, เครื่องมือวิทยาศาสตร์, และระบบควบคุมความแม่นยําสูง.

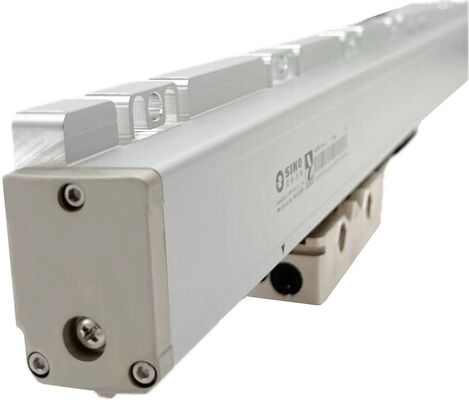

ซีรี่ย์ที่พัฒนาอย่างเป็นอิสระของเรา มีโครงสร้างปิดด้วยเปลือกอลูมิเนียม และแผ่นปิดสองชั้น ป้องกันกระจก Encoder และหัวอ่านจากฝุ่นและน้ํายาตัด.
ลักษณะสําคัญ:
เครื่อง Encoder Linear Absolute NC600 เหมาะสําหรับ:
● อุปกรณ์อัตโนมัติ ● ระบบหุ่นยนต์ที่ซับซ้อน
● ระบบควบคุมกระบวนการ
● เครื่องจักรเครื่องมือ หมุน CNC เครื่องบด เครื่องบด ฯลฯ
● อุปกรณ์วัดความแม่นยําสูงที่ทํางานภายใต้สภาพที่ยากลําบาก
Package includes:
ขนาดกระจกเส้นหนึ่งชิ้น KA600-2100mm
ความละเอียดถูกนําเสนอใน 0.5/1/5um
ความต้องการของลูกค้าอาจถูกพิจารณาในขณะที่ให้ความยาวโคเดอร์ที่กําหนดเอง (L0) ((มิติ: 1000-3000 มม)
เครื่อง Encoder มีเซ็นเซอร์ออปติก หรือตัวตรวจจับหลายตัวที่ตั้งอยู่รอบๆ ดิสก์หรือวงแหวน. เซ็นเซอร์เหล่านี้ตรวจจับเครื่องหมายออปติกเมื่อดิสก์หมุนและแปลงมันเป็นแรงกระตุ้นไฟฟ้า
รูปแบบรหัส: การตราทางออทติก บนแผ่น Encoder อาจมีรูปร่างต่าง ๆ ขึ้นอยู่กับเทคนิคการรหัสที่ใช้รหัสไบนารีที่ใช้บ่อย คือ รหัสไบนารีธรรมชาติ และรหัสสีเทารหัสสีเทาถูกใช้อย่างแพร่หลาย เพราะมันลดความน่าจะเป็นของความผิดพลาดที่สถานที่การเปลี่ยนแปลงเหล่านี้โดยการรับประกันว่ามีเพียงหนึ่งบิตที่เปลี่ยนแปลงระหว่างภูมิภาคที่อยู่ใกล้เคียง
จํานวนของเครื่องหมายหรือรหัสบนดิสก์กําหนดความละเอียดของเครื่องปรับมุมทางออปติกส์ที่สมบูรณ์. การปรับมุมที่มีความละเอียดสูงกว่าจะให้เครื่องหมายมากขึ้นและความละเอียดมุมที่สูงกว่า.ในกรณีส่วนใหญ่ ความละเอียดจะแสดงออกมาในบิต หรือการนับต่อการหมุน (CPR)
NC600 Encoder ซึ่งถูกออกแบบมาโดยเฉพาะสําหรับเครื่องมือขนาดใหญ่
ขนาดใหญ่และความแข็งแรงที่ดี
เพิ่มความแข็งแรงและความมั่นคง ความยาว 1000 ~ 3000 มม.
