รายละเอียดสินค้า:
|
| อ้างอิงการวัด: | NC600 เซ็นเซอร์ไม้บรรทัดตะแกรงเชิงเส้นความแม่นยำสูงสำหรับเครื่องมือเครื่อง CNC | ระดับความแม่นยำ (20 ± 0.5 ℃): | ±3μm |
|---|---|---|---|
| ความยาววัดได้ (ML), มม: | 140-3040 | ตำแหน่งที่ปลอดภัย: | มล.±4มม |
| อินเทอร์เฟซโปรโตคอล BI: | BISS-C、SSI、Yaskawa、Fanuc、มิตซูบิชิ | ปณิธาน: | 0.01μm，0.05μm，0.1μm，0.5μm，1μm，2μm |
| ความถี่นาฬิกา: | <=5 เมกะเฮิรตซ์ | การเชื่อมต่อไฟฟ้า: | M12, D-SUB9, PCR-E20FS, DB-15, DB-25 |
| ความยาวสายเคเบิล: | สายเคเบิลหุ้มซิลิโคน (3 ม.) | แรงดันไฟฟ้าที่ใช้งาน: | กระแสตรง 4-36V |
| การใช้พลังงาน (สูงสุด): | 1.5W | ความเร็วในการเคลื่อนที่: | สูงถึง 120 m/นาที |
| ความต้านทานการสั่นสะเทือนและแรงกระแทก: | ต้านทานการสั่นสะเทือนสูงถึง 50 ม./วินาที²; ต้านทานแรงกระแทกได้ถึง 150 ม./วินาที² | อุณหภูมิในการทำงาน: | 0-50 ℃ |
| เน้น: | กําหนดการการใช้งาน,เครื่องตรวจจับ CNC แม่นยําสูง,ระบบอ่านดิจิตอล SINO |
||

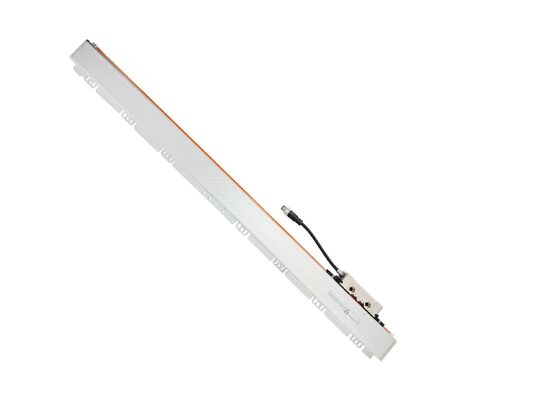

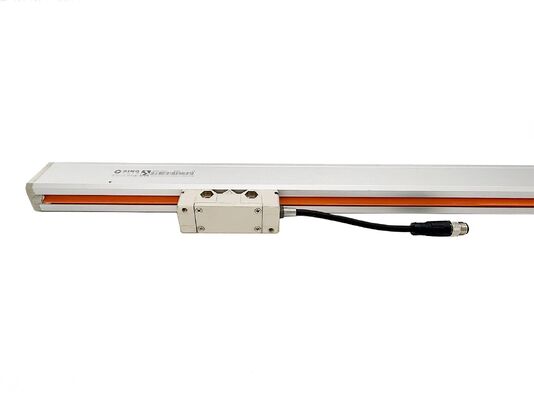

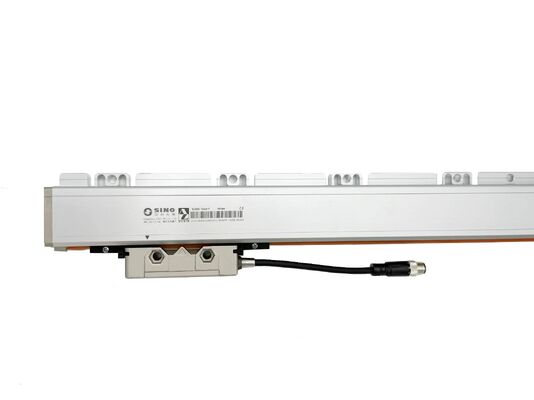

ไม้บรรทัดเกรตติ้งเชิงเส้นแบบสัมบูรณ์ NC600 เซ็นเซอร์ความแม่นยำสูงสำหรับเครื่องมือเครื่องจักร CNC
ตัวเข้ารหัสเชิงเส้นแบบสัมบูรณ์ NC600 มีระบบตำแหน่งสัมบูรณ์ที่แท้จริง มอบค่าตำแหน่งทันทีเมื่อเปิดเครื่องโดยไม่จำเป็นต้องทำการโฮม
เหมาะสำหรับมอเตอร์เชิงเส้น เครื่องมือเครื่องจักร CNC สายการผลิตอัตโนมัติ เครื่องมือทางวิทยาศาสตร์ และระบบควบคุมความแม่นยำสูง รับประกันประสิทธิภาพที่เชื่อถือได้ในหลากหลายแอปพลิเคชัน

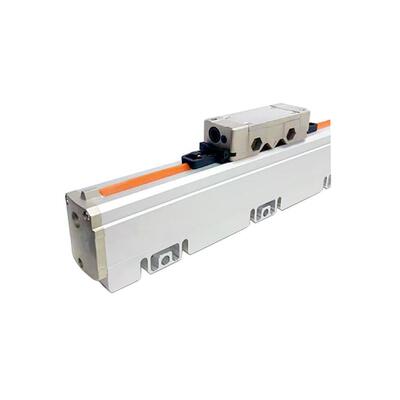

สร้างขึ้นจากเทคโนโลยีที่เป็นกรรมสิทธิ์ของเรา ซีรีส์นี้ใช้ตัวเรือนอะลูมิเนียมแบบปิดผนึกพร้อมแถบปิดผนึกสองชั้น โครงสร้างที่แข็งแกร่งนี้ช่วยป้องกันกระจกตัวเข้ารหัสและหัวอ่านจากฝุ่น เศษซาก และของเหลวตัดได้อย่างมีประสิทธิภาพ ทำให้มั่นใจได้ถึงอายุการใช้งานที่ยาวนานในสภาพแวดล้อมที่รุนแรง
คุณภาพที่ได้รับการรับรองระดับโลก: ระบบการจัดการคุณภาพ ISO พร้อมใบรับรองสากล CE และ RoHS ช่วยให้มั่นใจได้ถึงการปฏิบัติตามข้อกำหนดอย่างครบถ้วน
ความเข้ากันได้หลากหลาย: ข้อมูลจำเพาะที่สมบูรณ์และโปรโตคอลการสื่อสารหลายรายการช่วยให้มั่นใจได้ถึงการใช้งานที่หลากหลายในระบบต่างๆ
ประสบการณ์กว่า 30 ปี: ประสบการณ์ในตลาดหลายทศวรรษช่วยให้เราสามารถรวมรากฐาน ขับเคลื่อนนวัตกรรม และก้าวหน้าไปพร้อมกับอุตสาหกรรม
นวัตกรรมอิสระ: พัฒนาในประเทศเพื่อแทนที่เทคโนโลยี "คอขวด" ที่นำเข้าด้วยโซลูชันในประเทศที่เชื่อถือได้
ตัวเข้ารหัสเชิงเส้นแบบสัมบูรณ์ NC600 เหมาะสำหรับ:
เนื้อหาแพ็คเกจ & ข้อมูลจำเพาะทางเทคนิค
การกำหนดค่ามาตรฐาน:
มาตราส่วนกระจกเชิงเส้น: รุ่น KA600 ความยาวการวัดมาตรฐาน 2100 มม.
หัวอ่าน: หน่วยเซ็นเซอร์ออปติคัลความแม่นยำสูง
อุปกรณ์เสริม: ฮาร์ดแวร์สำหรับติดตั้งและสายเชื่อมต่อ
พารามิเตอร์ประสิทธิภาพ:
ความละเอียด: มีให้เลือกในระดับความแม่นยำ 0.5μm, 1μm และ 5μm เพื่อรองรับความต้องการของแอปพลิเคชันที่หลากหลาย
การปรับแต่ง: เรามีตัวเลือกความยาวตัวเข้ารหัส (L0) ที่ปรับแต่งได้ตั้งแต่ 1000 มม. ถึง 3000 มม. เพื่อให้มั่นใจว่าเหมาะสมกับขนาดเตียงเครื่องจักรเฉพาะ
ระบบออปติคัล & หลักการเข้ารหัส:
กลไกการตรวจจับด้วยแสง: ตัวเข้ารหัสรวมระบบสแกนด้วยแสงความละเอียดสูง เมื่อหัวอ่านเคลื่อนที่ผ่านมาตราส่วน จะตรวจจับรูปแบบการไล่ระดับสีด้วยแสงและแปลงเป็นสัญญาณไฟฟ้าที่แม่นยำสำหรับการตอบสนองตำแหน่ง
รูปแบบรหัสขั้นสูง: มาตราส่วนใช้เทคนิคการเข้ารหัสด้วยแสงที่ซับซ้อน เราใช้ตรรกะ Gray Code เป็นหลัก ซึ่งแตกต่างจากรหัสไบนารีธรรมชาติ
การลดข้อผิดพลาด: การใช้ Gray Code ทำให้มั่นใจได้ว่ามีเพียงบิตเดียวเท่านั้นที่เปลี่ยนสถานะระหว่างค่าต่อเนื่องกัน ลักษณะการออกแบบพื้นฐานนี้ช่วยลดข้อผิดพลาดในการตีความข้อมูลได้อย่างมีประสิทธิภาพในระหว่างการเปลี่ยนตำแหน่งอย่างรวดเร็ว ซึ่งช่วยเพิ่มเสถียรภาพโดยรวมของระบบ
ความละเอียด & การออกแบบเชิงกล
ความละเอียด & ความแม่นยำ
ความละเอียดของตัวเข้ารหัสออปติคัลแบบสัมบูรณ์นั้นถูกกำหนดโดยพื้นฐานโดยความหนาแน่นของรูปแบบการไล่ระดับสีบนมาตราส่วน ความละเอียดที่สูงขึ้นทำได้โดยการทำเครื่องหมายระยะพิทช์ที่ละเอียดกว่า ซึ่งแปลโดยตรงเป็นความแม่นยำในการวางตำแหน่งที่เหนือกว่า โดยทั่วไปความละเอียดจะถูกวัดเป็นบิตหรือจำนวนรอบต่อนาที (CPR)
วิศวกรรมเครื่องกลสำหรับแอปพลิเคชันขนาดใหญ่
ตัวเข้ารหัส NC600 ได้รับการออกแบบมาโดยเฉพาะสำหรับการใช้งานในเครื่องมือเครื่องจักร CNC รูปแบบขนาดใหญ่ มีโครงสร้างทางกลที่แข็งแกร่งซึ่งมีลักษณะดังนี้:
ความแข็งแกร่งที่เหนือกว่า: การออกแบบเน้นความสมบูรณ์ของโครงสร้างเพื่อรักษาเสถียรภาพภายใต้ภาระหนัก
การกำหนดค่าการรองรับที่ยืดหยุ่น: สามารถรวมการรองรับทางกลเพิ่มเติมได้ในตำแหน่งใดก็ได้ตามแกนตัวเข้ารหัส คุณสมบัตินี้ช่วยเพิ่มความแข็งแกร่งและความเสถียรของระบบอย่างมากในระหว่างการทำงาน
ช่วงการวัดที่ขยาย: มีให้เลือกหลายขนาดตั้งแต่ 1000 มม. ถึง 3000 มม. เพื่อตอบสนองความต้องการของเตียงเครื่องจักรขนาดใหญ่
